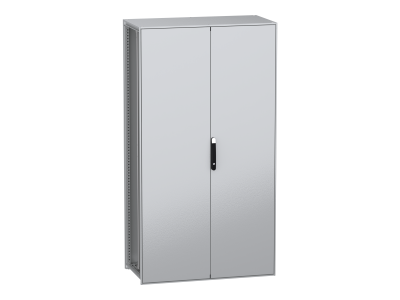

Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, płyta montażowa, 2200x1200x600mm, IP55 | NSYSFN2212602DP Schneider Electric

Opis i Kluczowe Cechy

Obudowa modułowa stojąca PanelSeT SFN o wymiarach 2200x1200x600mm to wolnostojące rozwiązanie do zabudowy aparatury elektrycznej i elektronicznej. Wykonana z dekarbonizowanej stali z recyklingu, pokrytej trwałą powłoką epoksydowo-poliestrową w kolorze szarym RAL 7035 z czarnymi elementami (uchwyt RAL 9005). Stopień ochrony IP55 zapewnia ochronę przed pyłem, wnikaniem wody i oleju, a klasa IK10 odporność na uderzenia mechaniczne.

• Stal dekarbonizowana z recyklingu: Materiał przyjazny środowisku z obniżonym śladem węglowym, produkowany z wykorzystaniem energii odnawialnej.
• Wolnostojąca konstrukcja 2200x1200x600mm: Duża pojemność wewnętrzna idealna do dużych instalacji rozdzielnicowych, szaf sterowniczych lub układów automatyki.
• Stopień ochrony IP55 i klasa IK10: Zapewnia ochronę przed pyłem, strumieniem wody i uderzeniami mechanicznymi – odpowiednia do pracy w trudnych warunkach przemysłowych.
• Dostęp z trzech stron (przód, tył, bok): Umożliwia elastyczne podejście do okablowania i konserwacji urządzeń wewnętrznych.
• Płyta montażowa z szybko mocującymi wspornikami: Ułatwia organizację komponentów i skrócenie czasu montażu aparatury modułowej.

Zgodność z Normami

Obudowa PanelSeT SFN spełnia wymagania norm europejskich dotyczących konstrukcji i bezpieczeństwa obudów elektrycznych. Posiada deklarację zgodności CE oraz klasę ochrony IP55 i IK10 zgodnie z odpowiednimi normami międzynarodowymi.

Zastosowanie

Obudowa modułowa SFN przeznaczona jest do zabudowy aparatury elektrycznej, elektronicznej i telekomunikacyjnej w instalacjach przemysłowych, budynkach użyteczności publicznej oraz obiektach komercyjnych.

• Rozdzielnice energetyczne i szafy sterownicze w halach produkcyjnych.
• Szafy automatyki przemysłowej i układy sterowania maszyn.
• Pomieszczenia serwerowni i centra danych wymagające wysokiego stopnia ochrony.
• Instalacje zewnętrzne osłonięte (np. wiaty, budki) z możliwością montażu na podłożu stabilnym.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Upewnij się, że podłoże jest równe i stabilne – konstrukcja wolnostojąca wymaga solidnego fundamentu. Przed rozpoczęciem prac upewnij się, że wszystkie elementy (rama, drzwi, płyta montażowa) są kompletne. Zalecane jest stosowanie fundamentów lub kotew w celu zabezpieczenia przed przewróceniem. Podczas montażu aparatury wewnętrznej używaj standardowych szyn montażowych i odpowiednich elementów mocujących. Zachowaj minimalne odstępy serwisowe zgodnie z dokumentacją techniczną.

FAQ

• Czy obudowa SFN może być stosowana na zewnątrz? Stopień ochrony IP55 zapewnia ochronę przed pyłem i strumieniem wody, jednak zalecane jest stosowanie w miejscach osłoniętych przed bezpośrednimi opadami atmosferycznymi lub z dodatkową osłoną dachową.
• Jakie są maksymalne obciążenia drzwi? Dokładna nośność drzwi nie została określona w danych produktu – zaleca się stosowanie standardowych komponentów i unikanie nadmiernego obciążenia.
• Czy konstrukcja umożliwia rozbudowę? Tak – wolnostojąca konstrukcja modułowa pozwala na późniejszą rozbudowę systemu poprzez dodawanie kolejnych segmentów lub modułów.
