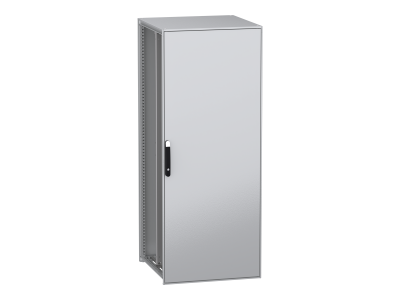

Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, płyta montażowa, 2000x800x800mm, IP55 | NSYSFN20880P Schneider Electric

Opis i Kluczowe Cechy

Obudowa modułowa stojąca PanelSeT SFN o wymiarach 2000x800x800 mm to wolnostojące rozwiązanie do profesjonalnych instalacji elektrycznych. Wykonana z dekarbonizowanej stali (zawierającej surowce z recyklingu) z galwanizowanymi ramami i wspornikami, łącząca trwałość z ekologicznym podejściem. Stopień ochrony IP55 i klasa IK10 zapewniają odporność na pył, wodę, olej i uderzenia mechaniczne. W zestawie: pełne drzwi z czteropunktowym zamkiem, panel tylny, dach, dwie szyny przesuwne oraz płyta montażowa z szybko mocującymi wspornikami.

• Stal dekarbonizowana z recyklingu: Zmniejsza ślad węglowy dzięki wykorzystaniu materiałów z odzysku i produkcji z energii odnawialnej – ekologiczne rozwiązanie dla nowoczesnych instalacji.
• Stopień ochrony IP55: Odporność na pył, woda i olej – idealna do hal produkcyjnych, warsztatów i instalacji zewnętrznych osłoniętych od deszczu.
• Klasa IK10: Wysoka odporność na uderzenia mechaniczne – zabezpiecza aparaturę wewnątrz przed uszkodzeniami.
• Pełne drzwi z czteropunktowym zamkiem: Pełna ochrona dostępu z możliwością otwarcia do 120 stopni, wyposażone w 5 mm wkładkę z podwójnym prętem dla zwiększenia bezpieczeństwa.
• Płyta montażowa z szynami przesuwnymi: Umożliwia elastyczny montaż aparatury modułowej – szybkie dostosowanie układu do zmieniających się potrzeb instalacyjnych.
• Kolor szary RAL7035 z uchwytem czarnym RAL9005: Estetyczny wygląd, jednolity z przemysłowym standardem wyposażenia elektrycznego.

Zgodność z Normami

Obudowa PanelSeT SFN spełnia wymagania norm europejskich dotyczących stopni ochrony IP i klas IK, a także standardy bezpieczeństwa dla obudów elektrycznych. Posiada deklarację zgodności CE i jest zaprojektowana zgodnie z dyrektywami unijnymi w zakresie zrównoważonego rozwoju i recyklingu materiałów.

Zastosowanie

PanelSeT SFN to wszechstronna obudowa modułowa do montażu aparatury elektrycznej i elektronicznej w różnych środowiskach przemysłowych i instalacjach.

• Hale produkcyjne i warsztaty – ochrona aparatury przed pyłem, wilgocią i uszkodzeniami mechanicznymi.
• Instalacje zewnętrzne pod zadaszeniem – zapewnienie stopnia ochrony IP55 w suchych warunkach.
• Pomieszczenia serwerowni i sterowni – organizacja okablowania i montaż urządzeń w jednym miejscu.
• Stacje ładowania pojazdów elektrycznych – bezpieczne umiejscowienie aparatury zasilającej.
• Systemy automatyki przemysłowej – elastyczny montaż modułów dzięki szynom przesuwnym.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP na stabilnym podłożu, z zachowaniem wszystkich wymiarów. Obudowę należy ustawić tak, aby zapewnić swobodny dostęp do drzwi (min. 1 metra przestrzeni otwarcia) i wentylację. Płyta montażowa powinna być zamocowana do szyn przesuwnych w odpowiedniej pozycji, uwzględniając ciężar planowanej aparatury. Po montażu aparatury należy sprawdzić, czy drzwi zamykają się prawidłowo i czy zamek czteropunktowy działa bez oporów. Instalacja musi być uziemiona zgodnie z obowiązującymi normami.

FAQ

• Czy obudowa PanelSeT SFN nadaje się do montażu na zewnątrz? Stopień ochrony IP55 zapewnia ochronę przed pyłem i przypadkowymi strumieniami wody, jednak zalecane jest stosowanie pod zadaszeniem lub w suchych warunkach zewnętrznych. Do pełnej ochrony przed opadami należy wybrać wersję z dodatkowym daszkiem.
• Jakie materiały zostały użyte do produkcji obudowy? Rama i wsporniki wykonane są z galwanizowanej stali, płyta montażowa ze stali dekarbonizowanej z recyklingu, drzwi i panele z blachy stalowej, a uchwyt z poliamidu 6 z 30% dodatkiem włókna szklanego. Powłoka epoksydowo-poliestrowa zapewnia odporność korozyjną.
• Czy obudowa posiada system wentylacji? Standardowo obudowa nie posiada gotowych otworów wentylacyjnych, jednak można je wykonać w zależności od potrzeb instalacyjnych – zaleca się zastosowanie wentylatorów lub filtrów w przypadku mocno obciążonych termicznie układów.
