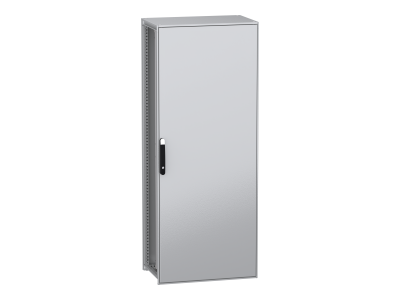

Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, płyta montażowa, 2000x800x500mm, IP55 | NSYSFN20850P Schneider Electric

Opis i Kluczowe Cechy

Obudowa modułowa stojąca PanelSeT SFN o numerze katalogowym NSYSFN20850P to zaawansowane rozwiązanie konstrukcyjne od Schneider Electric, zaprojektowane z myślą o najbardziej wymagających systemach rozdziału energii i automatyki przemysłowej. Produkt charakteryzuje się imponującymi wymiarami zewnętrznymi: wysokością nominalną 2000 mm, szerokością 800 mm oraz głębokością 500 mm, co zapewnia przestronną przestrzeń montażową dla aparatury modułowej i komponentów sterowniczych. Kluczowym aspektem ekologicznym jest wykorzystanie stali dekarbonizowanej, pochodzącej z recyklingu i produkowanej przy użyciu energii odnawialnej, co znacząco redukuje ślad węglowy inwestycji.

• Wytrzymałość mechaniczna: Rama i wsporniki wykonane z galwanizowanej stali gwarantują sztywność konstrukcji, a stopień ochrony mechanicznej IK10 potwierdza najwyższą odporność na uderzenia zewnętrzne.
• Ochrona środowiskowa: Stopień ochrony IP55 zapewnia skuteczną barierę przed pyłem, wodą oraz olejami, co pozwala na bezpieczną eksploatację w trudnych warunkach przemysłowych.
• System zamykania: Drzwi pełne wyposażone są w ergonomiczny uchwyt z poliamidu wzmocnionego włóknem szklanym oraz czteropunktowy zamek z 5 mm wkładką typu double-bar, co gwarantuje bezpieczeństwo i szczelność domknięcia.
• Estetyka i trwałość: Powierzchnia pokryta epoksydowo-poliestrową powłoką proszkową w kolorze szarym (RAL 7035) zapewnia doskonałą odporność na korozję i estetyczny wygląd przez lata.

Zgodność z Normami

Obudowa PanelSeT SFN została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi, co czyni ją zaufanym komponentem w profesjonalnych instalacjach elektrycznych. Spełnia wymagania normy IEC 62208, która definiuje ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki klasyfikacji IK10 oraz IP55, produkt jest w pełni zgodny z wytycznymi dotyczącymi bezpieczeństwa eksploatacji w środowiskach narażonych na czynniki zewnętrzne oraz uszkodzenia mechaniczne.

Zastosowanie

Dzięki swojej modułowej budowie i wysokim parametrom ochronnym, obudowa NSYSFN20850P znajduje szerokie zastosowanie w wielu sektorach gospodarki:

• Przemysł ciężki: Idealna jako szafa sterownicza dla linii produkcyjnych, gdzie wymagana jest ochrona przed zanieczyszczeniami i olejami.
• Centra danych i IT: Możliwość montażu zaawansowanych systemów zasilania gwarantowanego i dystrybucji mocy.
• Infrastruktura budynkowa: Główne rozdzielnice niskiego napięcia w obiektach komercyjnych i użyteczności publicznej.
• Energetyka odnawialna: Obudowa systemów sterowania i monitoringu w farmach fotowoltaicznych oraz wiatrowych, dzięki wysokiej odporności na warunki atmosferyczne.

Wskazówki Montażowe

Montaż obudowy PanelSeT SFN jest intuicyjny dzięki zastosowaniu nowoczesnych rozwiązań konstrukcyjnych. W zestawie znajdują się dwie szyny przesuwne oraz komplet wsporników płyty montażowej z systemem szybkiego mocowania, co znacznie skraca czas prefabrykacji rozdzielnicy. Drzwi oferują kąt otwarcia do 120 stopni i są w pełni odwracalne, co umożliwia ich montaż po lewej lub prawej stronie w zależności od układu pomieszczenia. Dostęp do wnętrza szafy jest możliwy z przodu, z tyłu oraz z boków (po demontażu paneli), co ułatwia prowadzenie prac serwisowych oraz układanie okablowania o dużych przekrojach. Zaleca się stosowanie dedykowanych akcesoriów Schneider Electric w celu zachowania pełnej szczelności IP55.

FAQ

• Czy obudowa zawiera płytę montażową? Tak, model ten jest dostarczany wraz z płytą montażową oraz zestawem wsporników do jej szybkiego montażu.
• Czy można łączyć obudowy w zestawy? Tak, system PanelSeT SFN jest w pełni modułowy, co pozwala na łączenie szaf szeregowo w celu budowy rozbudowanych systemów rozdzielczych.
• Jaki jest kolor obudowy? Główna konstrukcja i panele są w kolorze szarym RAL 7035, natomiast uchwyt zamka jest czarny (RAL 9005).
• Czy obudowa nadaje się do montażu na zewnątrz? Stopień ochrony IP55 pozwala na pracę w trudnych warunkach, jednak w przypadku bezpośredniej ekspozycji na ekstremalne warunki atmosferyczne zaleca się konsultację techniczną w celu dobrania odpowiedniego zadaszenia lub dodatkowej ochrony.
