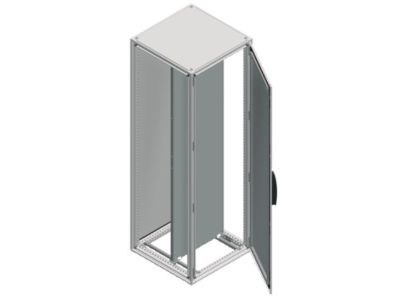

Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, płyta montażowa, 2000x800x400mm, IP55 | NSYSFN20840P Schneider Electric

Opis i Kluczowe Cechy

Obudowa modułowa stojąca PanelSeT SFN o numerze katalogowym NSYSFN20840P to zaawansowane rozwiązanie konstrukcyjne od Schneider Electric, zaprojektowane z myślą o najbardziej wymagających systemach rozdziału energii i automatyki przemysłowej. Konstrukcja o wymiarach nominalnych 2000 mm wysokości, 800 mm szerokości oraz 400 mm głębokości została wykonana z innowacyjnej stali dekarbonizowanej. Wykorzystanie surowców pochodzących z recyklingu oraz proces produkcji oparty na energii odnawialnej znacząco redukuje ślad węglowy, co czyni ten produkt wyborem proekologicznym bez kompromisów w zakresie wytrzymałości.

• Wytrzymałość mechaniczna: Rama oraz wsporniki wykonane z galwanizowanej stali gwarantują sztywność konstrukcji, a stopień ochrony mechanicznej IK10 zapewnia najwyższą odporność na uderzenia zewnętrzne.
• Szczelność i ochrona: Stopień ochrony IP55 gwarantuje skuteczną barierę przed pyłem, wodą oraz olejami, co pozwala na bezpieczną eksploatację w trudnych warunkach przemysłowych.
• System zamykania: Drzwi pełne wyposażone są w ergonomiczny uchwyt z poliamidu wzmocnionego włóknem szklanym (30%) oraz czteropunktowy zamek z wkładką 5 mm typu double-bar, co zapewnia wysoki poziom bezpieczeństwa i szczelności domknięcia.
• Estetyka i trwałość powłoki: Wykończenie epoksydowo-poliestrową powłoką proszkową w kolorze szarym (RAL 7035) zapewnia doskonałą odporność na korozję i estetyczny wygląd przez lata.

Zgodność z Normami

Obudowa PanelSeT SFN została zaprojektowana i przetestowana zgodnie z międzynarodowymi standardami dotyczącymi obudów niskonapięciowych. Spełnienie rygorystycznych wymogów w zakresie stopnia ochrony IP55 oraz odporności mechanicznej IK10 potwierdza jej przydatność do pracy w środowiskach o podwyższonym zapyleniu i wilgotności. Zastosowanie stali dekarbonizowanej wpisuje się w nowoczesne standardy zrównoważonego rozwoju i certyfikacji środowiskowej budynków oraz instalacji przemysłowych.

Zastosowanie

Dzięki swojej modułowej budowie i imponującym wymiarom, obudowa NSYSFN20840P znajduje szerokie zastosowanie w:

• Centrach sterowania silnikami (MCC): Gdzie wymagana jest duża przestrzeń montażowa i łatwy dostęp do aparatury.
• Rozdzielnicach głównych: Pozwalając na montaż ciężkiej aparatury modułowej i szynoprzewodów dzięki solidnej ramie galwanizowanej.
• Systemach automatyki procesowej: Gdzie ochrona wrażliwych sterowników PLC przed zanieczyszczeniami zewnętrznymi jest kluczowa.
• Instalacjach przemysłowych: Wymagających dostępu serwisowego z wielu stron (przód, tył, boki).

Wskazówki Montażowe

Montaż obudowy PanelSeT SFN jest zoptymalizowany pod kątem wygody instalatora. W zestawie znajdują się dwie szyny przesuwne oraz komplet wsporników płyty montażowej z systemem szybkiego mocowania, co znacznie skraca czas uzbrajania szafy. Drzwi posiadają kąt otwarcia do 120 stopni i są w pełni odwracalne, co umożliwia ich montaż po lewej lub prawej stronie w zależności od układu pomieszczenia rozdzielni. Dostęp do wnętrza z trzech stron (przód, tył, boki po demontażu paneli) ułatwia prowadzenie tras kablowych oraz montaż aparatury o dużych gabarytach. Zaleca się stosowanie dedykowanych akcesoriów Schneider Electric dla zachowania pełnej szczelności IP55.

FAQ

• Czy obudowa zawiera płytę montażową? Tak, zestaw zawiera płytę montażową oraz system wsporników do jej szybkiego mocowania.
• Z jakiego materiału wykonany jest uchwyt? Uchwyt wykonany jest z wytrzymałego poliamidu 6 z dodatkiem 30% włókna szklanego, co zapewnia odporność na pękanie i czynniki chemiczne.
• Czy można zmienić kierunek otwierania drzwi? Tak, konstrukcja umożliwia montaż drzwi tak, aby otwierały się z dowolnej strony, przy zachowaniu kąta otwarcia 120 stopni.
• Co oznacza termin 'stal dekarbonizowana'? Jest to stal produkowana przy użyciu energii odnawialnej i surowców z recyklingu, co pozwala na redukcję emisji CO2 w procesie produkcyjnym przy zachowaniu identycznych parametrów mechanicznych jak stal tradycyjna.
