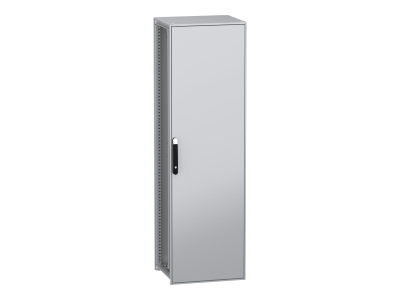

Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, płyta montażowa, 2000x600x500mm, IP55 | NSYSFN20650P Schneider Electric

Opis i Kluczowe Cechy

Obudowa modułowa stojąca PanelSeT SFN o wymiarach 2000x600x500 mm to wolnostojące, modułowe rozwiązanie dla profesjonalnych instalacji elektrycznych i elektronicznych. Wykonana z dekarbonizowanej stali z recyklingu, łączącej ekologiczne podejście z wysokimi parametrami wytrzymałościowymi. Stopień ochrony IP55 oraz klasa IK10 gwarantują odporność na pył, wodę, olej i uderzenia mechaniczne. W zestawie: płyta montażowa z dwiema szynami przesuwnymi, pełne drzwi z czteropunktowym zamkiem, panel tylny, dach oraz zestaw szybko mocujących wsporników pod płyty montażowe.

• Stal dekarbonizowana z recyklingu: Zmniejsza ślad węglowy o ponad 30% w porównaniu do stali konwencjonalnej, produkowana z wykorzystaniem energii odnawialnej – zgodna z zasadami zrównoważonego rozwoju.
• Stopień ochrony IP55 i klasa IK10: Pełna ochrona przed pyłem, wodą i olejem oraz odporność na uderzenia mechaniczne – idealne rozwiązanie do trudnych warunków przemysłowych.
• Wymiar 2000x600x500 mm: Duża przestrzeń montażowa pozwala na zabudowę rozbudowanych układów sterowniczych, falowników lub aparatury pomiarowej.
• Płyta montażowa z szynami przesuwnymi: Ułatwia organizację komponentów i dostęp do kabli z tyłu obudowy – elastyczność aranżacji wnętrza.
• Zestaw drzwi z czteropunktowym zamkiem: Wysoki poziom zabezpieczenia dzięki wkładce z podwójnym prętem i możliwości otwarcia do 120° – bezpieczny dostęp z każdej strony.

Zgodność z Normami

Obudowa PanelSeT SFN spełnia wymagania norm europejskich dotyczących stopni ochrony IP, klas IK oraz dyrektyw unijnych w zakresie ekoprojektu i recyklingu. Została zaprojektowana zgodnie z normami VDE, IEC 62208 i EN 61439. Posiada deklarację zgodności CE i spełnia wymogi RoHS.

Zastosowanie

Obudowa modułowa SFN przeznaczona jest do ochrony aparatury elektrycznej i elektronicznej w środowiskach przemysłowych, warsztatach, obiektach handlowych oraz budynkach użyteczności publicznej. Wysoka odporność na czynniki zewnętrzne i uderzenia czyni ją idealnym rozwiązaniem dla wymagających instalacji.

• Zabudowa rozdzielnic niskiego napięcia i szaf sterowniczych.
• Ochrona falowników, układów napędowych i aparatury pomiarowej w maszynach przemysłowych.
• Instalacje w trudnych warunkach środowiskowych (pył, wilgoć, olej) – hale produkcyjne, magazyny, stacje naziemne.
• Centrale wentylacyjne i klimatyzacyjne – zabezpieczenie układów sterowania przed czynnikami zewnętrznymi.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z uwzględnieniem obowiązujących przepisów bezpieczeństwa. Obudowa jest wolnostojąca – należy ją ustawić na płaskiej, stabilnej powierzchni, z zachowaniem odpowiednich odstępów montażowych. Płytę montażową z szynami przesuwnymi należy zamontować wewnątrz, dbając o właściwe ułożenie kabli i przewodów. Drzwi powinny być zamykane z odpowiednim dociskiem, aby zapewnić ciągłość stopnia ochrony IP55. Przed podłączeniem zasilania należy upewnić się, że wszystkie elementy są prawidłowo zamocowane i nie stwarzają zagrożenia porażenia prądem.

FAQ

• Czy obudowa SFN jest odporna na korozję? Tak – stal dekarbonizowana jest galwanizowana, a powłoka epoksydowo-poliestrowa zapewnia dodatkową ochronę antykorozyjną. Wytrzymałość potwierdza stopień ochrony IP55.
• Jaka jest maksymalna dopuszczalna temperatura pracy? Dokładne parametry termiczne nie zostały podane w danych produktu. Zaleca się stosowanie w zakresie temperatur typowych dla standardowych obudów przemysłowych (od -5°C do +40°C), chyba że producent określi inaczej.
• Czy obudowa jest wyposażona w wentylację? Standardowe modele PanelSeT SFN nie posiadają wbudowanej wentylacji. Dla układów generujących ciepło zaleca się stosowanie dodatkowych wentylatorów lub systemów chłodzenia zewnętrznego.
