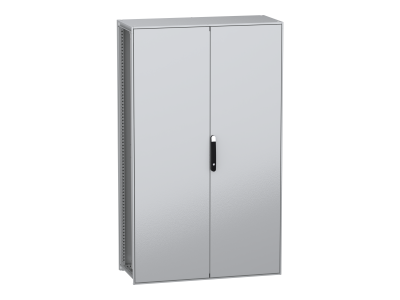

Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, płyta montażowa, 2000x1200x500mm, IP55 | NSYSFN2012502DP Schneider Electric

Opis i Kluczowe Cechy

Obudowa modułowa PanelSeT SFN to wolnostojące rozwiązanie dla instalacji elektrycznych i sterowniczych, wykonane z recyklingowej stali dekarbonizowanej. Wymiary 2000x1200x500 mm (wys. x szer. x gł.) zapewniają wystarczającą przestrzeń dla aparatury modułowej i osprzętu. Stopień ochrony IP55 chroni wnętrze przed pyłem, wodą i olejem, a klasa ochrony mechanicznej IK10 gwarantuje odporność na uderzenia mechaniczne.

• Stal dekarbonizowana z recyklingu: Materiał przyjazny środowisku – produkcja przy wykorzystaniu energii odnawialnej redukuje emisję CO2 o ponad 70% w porównaniu do stali konwencjonalnej.
• Wymiary 2000x1200x500 mm: Dostępna przestrzeń montażowa pozwala na instalację rozdzielnic, sterowników i innych komponentów o znacznych gabarytach.
• Stopień ochrony IP55: Odporność na pył i strumienie wody z dowolnego kierunku – bezpieczeństwo dla instalacji w trudnych warunkach środowiskowych.
• Klasa ochrony mechanicznej IK10: Wysoka odporność na uderzenia (20J) – trwałość w warunkach przemysłowych i magazynowych.
• Dwoje pełnych drzwi z czteropunktowym zamkiem: Umożliwiają szybki dostęp do wnętrza z zachowaniem wysokiego poziomu zabezpieczeń – wkładka 5 mm z podwójnym prętem chroni przed włamaniem.

Zgodność z Normami

Obudowa PanelSeT SFN spełnia wymagania norm europejskich dotyczących ochrony IP i mechanicznej IK. Produkt posiada deklarację zgodności CE i został zaprojektowany zgodnie z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego i ochrony środowiska.

Zastosowanie

Uniwersalna obudowa wolnostojąca PanelSeT SFN przeznaczona jest do montażu aparatury elektrycznej, rozdzielnic niskiego napięcia oraz systemów sterowania w różnych środowiskach przemysłowych i komercyjnych.

• Instalacje przemysłowe – szafy sterownicze, rozdzielnice maszyn.
• Obiekty komercyjne – centra danych, serwerownie, pomieszczenia techniczne.
• Zewnętrzne stacje transformatorowe i kontenery energetyczne.
• Pomieszczenia mokre i zapylone – dzięki stopniowi ochrony IP55.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Podłoże musi być stabilne i równe. Zaleca się montaż na fundamencie betonowym lub odpowiedniej podstawie stalowej. Przed rozpoczęciem prac należy upewnić się, że wszystkie elementy (dach, panele boczne, drzwi) są prawidłowo zamocowane. Płyta montażowa wyposażona w szyny przesuwne umożliwia precyzyjne rozmieszczenie aparatury. Po zamontowaniu aparatury należy sprawdzić stopień ochrony IP, zwracając uwagę na prawidłowe uszczelnienie drzwi i połączeń.

FAQ

• Czy obudowa nadaje się do instalacji na zewnątrz? Tak – stopień ochrony IP55 zapewnia odpowiednią ochronę przed czynnikami atmosferycznymi, jednak zalecane jest dodatkowe zadaszenie w przypadku długotrwałej ekspozycji na opady.
• Jakie są maksymalne wymiary aparatury, którą można zamontować wewnątrz? Dostępna przestrzeń montażowa wynosi 1800x1000x400 mm (wys. x szer. x gł.) po uwzględnieniu ramy i elementów konstrukcyjnych. Dokładne wymiary przestrzeni użytkowej znajdziesz w dokumentacji technicznej.
• Czy obudowa posiada wentylację? W standardowym wyposażeniu nie ma dedykowanych otworów wentylacyjnych. W przypadku potrzeby chłodzenia należy zastosować dodatkowe wentylatory lub klimatyzację, instalując je w sposób niezakłócający stopnia ochrony IP55.
