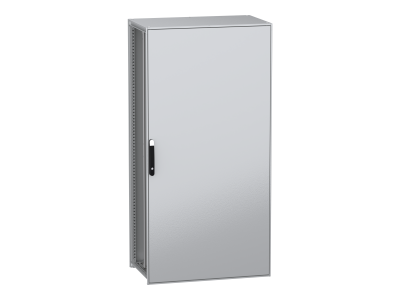

Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, płyta montażowa, 2000x1000x600mm, IP55 | NSYSFN201060P Schneider Electric

Opis i Kluczowe Cechy

Obudowa modułowa stojąca PanelSeT SFN to wolnostojące rozwiązanie dla profesjonalnych instalacji elektrycznych i telekomunikacyjnych. Wykonana ze stali dekarbonizowanej z recyklingu, wytwarzanej z użyciem energii odnawialnej, charakteryzuje się minimalnym wpływem na środowisko przy zachowaniu wysokiej trwałości. Rama z galwanizowanej stali, płyta montażowa z zestawem szybkomocujących wsporników oraz komplet drzwi, panelu tylnego i dachu tworzą funkcjonalną, modułową konstrukcję o wymiarach 2000x1000x600 mm. Stopień ochrony IP55 gwarantuje odporność na pył i strumień wody, klasa IK10 odporność na uderzenia mechaniczne.

• Stal dekarbonizowana z recyklingu: Zmniejsza emisję CO₂ o 50% w porównaniu do stali konwencjonalnej, wykonana z energii odnawialnej – ekologiczne rozwiązanie dla instalacji.
• Stopień ochrony IP55 i klasa IK10: Odporność na pył, strumienie wody i oleju, a także uderzenia mechaniczne – bezpieczeństwo w trudnych warunkach przemysłowych.
• Kompletne wyposażenie w standardzie: Drzwi z czteropunktowym zamkiem, płyta montażowa z szynami przesuwnymi i zestawem szybkomocujących wsporników, panel tylny i dach – gotowe do montażu bez dodatkowych akcesoriów.
• Otwarcia drzwi do 120°: Płynne otwieranie z dowolnej strony, ułatwiające dostęp do wnętrza obudowy podczas prac instalacyjnych i serwisowych.
• Kolor szary RAL 7035 z czarnym uchwytem (RAL 9005): Estetyczna i trwała powłoka epoksydowo-poliestrowa, odporna na korozję i uszkodzenia mechaniczne.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich dotyczących konstrukcji i bezpieczeństwa instalacji elektrycznych. Stopień ochrony IP55 oraz klasa IK10 potwierdzają zgodność z normami dotyczącymi odporności na pył, wodę i uderzenia mechaniczne. Produkt posiada oznakowanie CE i deklarację zgodności.

Zastosowanie

PanelSeT SFN to wszechstronna obudowa modułowa do profesjonalnych zastosowań w instalacjach elektrycznych, automatyce przemysłowej i telekomunikacji.

• Mocowanie aparatury modułowej i osprzętu elektrycznego w rozdzielnicach przemysłowych.
• Zabezpieczenie sterowników PLC, zasilaczy i innych urządzeń w halach produkcyjnych i warsztatach.
• Instalacje telekomunikacyjne i sieciowe – ochrona serwerów, switchy i routerów.
• Szafy sterownicze do maszyn i urządzeń – odporność na pył i wodę zwiększa niezawodność systemów.
• Magazyny i obiekty zewnętrzne – klasa IK10 chroni przed uszkodzeniami mechanicznymi.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Miejsce montażu musi zapewniać stabilność konstrukcji – zaleca się montaż na płaskiej, utwardzonej powierzchni. Obudowę należy mocować do podłoża za pomocą dedykowanych wsporników lub kotew (dostępnych oddzielnie). Płyta montażowa wyposażona jest w szyny przesuwne, co umożliwia precyzyjne rozmieszczenie aparatury. Przed rozpoczęciem prac należy zapewnić odpowiednią przestrzeń do otwarcia drzwi (120°). Wszystkie połączenia elektryczne należy wykonywać z zachowaniem norm bezpieczeństwa – pod napięciem pracować tylko na etapie testów, po wcześniejszym odłączeniu zasilania.

FAQ

• Czy obudowa PanelSeT SFN jest odporna na korozję? Tak, rama i panele wykonane są z galwanizowanej stali, a powłoka epoksydowo-poliestrowa zapewnia dodatkową ochronę przed korozją i uszkodzeniami mechanicznymi.
• Jaki jest maksymalny ciężar aparatury, którą można zamontować w obudowie? Waga aparatury nie została określona w dostępnych danych. Zaleca się sprawdzenie dokumentacji technicznej lub konsultację z producentem w celu doboru odpowiednich wsporników montażowych.
• Czy obudowa nadaje się do montażu zewnętrznego? Stopień ochrony IP55 pozwala na stosowanie w środowiskach zewnętrznych narażonych na pył i opady atmosferyczne, jednak zaleca się dodatkową ochronę przed bezpośrednim działaniem wody (np. daszek).
