Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, płyta montażowa, 2000x1000x600mm, IP55 | NSYSFN2010602DP Schneider Electric

Opis i Kluczowe Cechy

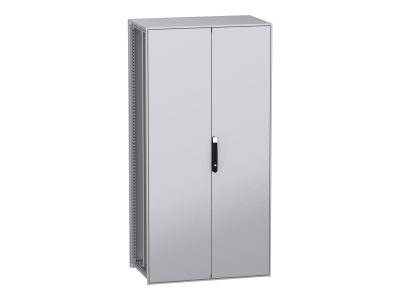

Obudowa modułowa stojąca PanelSeT SFN o wymiarach 2000x1000x600 mm to wolnostojące rozwiązanie dla instalacji elektrycznych i systemów automatyki. Wykonana z dekarbonizowanej stali, płyta montażowa ułatwia organizację komponentów elektrycznych i elektronicznych. Stopień ochrony IP55 zapewnia odporność na pył, wodę i olej, a klasa IK10 gwarantuje wytrzymałość na uderzenia mechaniczne. Dostęp z trzech stron (przód, tył, bok) z drzwiami otwieranymi do 120° ułatwia serwisowanie i konserwację wnętrza.

• Stal dekarbonizowana z recyklingu: Materiał przyjazny środowisku, produkowany z wykorzystaniem energii odnawialnej – redukuje emisję CO₂ o ponad 80% w porównaniu do stali konwencjonalnej.
• Wymiary 2000x1000x600 mm: Duża przestrzeń montażowa dla aparatury modułowej, sterowników PLC lub szaf sterowniczych – idealna do średnich i dużych instalacji.
• Stopień ochrony IP55: Odporność na pył, strumień wody z dowolnego kierunku i kontakt z olejem – bezpieczeństwo w trudnych warunkach przemysłowych.
• Klasa IK10 odporności na uderzenia: Chroni wrażliwe komponenty przed uszkodzeniami mechanicznymi, np. spadającymi narzędziami lub przypadkowymi uderzeniami.
• Płyta montażowa w zestawie: Zestaw szyn przesuwnych i szybko mocujących wsporników ułatwia precyzyjne rozmieszczenie aparatury i okablowania.

Zgodność z Normami

Obudowa PanelSeT SFN spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowana zgodnie z normami EN 62208 (puste obudowy), IEC 62262 (IK10) oraz EN 60529 (IP55), co potwierdza jej zastosowanie w instalacjach przemysłowych i energetycznych.

Zastosowanie

Obudowa modułowa stojąca PanelSeT SFN to wszechstronne rozwiązanie dla instalacji wymagających solidnej konstrukcji i łatwego dostępu do wnętrza.

• Szafy sterownicze dla przemysłu maszynowego – ochrona sterowników PLC, napędów i układów automatyki.
• Aparatura pomiarowa i kontrolna – bezpieczne ulokowanie urządzeń w halach produkcyjnych lub laboratoriach.
• Systemy zasilania i rozdziału energii – organizacja rozdzielnic elektrycznych w budynkach biurowych, magazynach lub centrach danych.
• Inwestycje proekologiczne – wsparcie dla zrównoważonych projektów dzięki zastosowaniu stali dekarbonizowanej.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Prace należy wykonywać na stabilnym podłożu, z zachowaniem bezpiecznej odległości od źródeł ciepła i wilgoci. Płytę montażową należy zamocować do szkieletu obudowy za pomocą dostarczonych elementów, dbając o równomierne rozłożenie obciążenia. Drzwi otwierać do 120° – unikać blokowania ich podczas serwisu. Po zamontowaniu aparatury należy sprawdzić szczelność uszczelek i prawidłowość działania zamków.

FAQ

• Czy obudowa PanelSeT SFN nadaje się do montażu na zewnątrz? Tak, dzięki stopniowi ochrony IP55 i klasie IK10, obudowa może być stosowana w suchych pomieszczeniach zewnętrznych (np. wiaty, garaże). Nie jest przeznaczona do bezpośredniego narażenia na opady atmosferyczne (IP55 nie chroni przed silnym deszczem).
• Jakie materiały zostały użyte do produkcji drzwi i uchwytów? Drzwi i panele wykonane są z blachy stalowej, natomiast uchwyt wykonany jest z poliamidu 6 z 30% dodatkiem włókna szklanego – materiału charakteryzującego się wysoką wytrzymałością mechaniczną i odpornością na ścieranie.
• Czy obudowa jest wyposażona w wentylację? W standardowym wyposażeniu nie ma wbudowanego systemu wentylacji. Dla aplikacji wymagających chłodzenia zaleca się zastosowanie dodatkowych wentylatorów lub filtrów wentylacyjnych zgodnie z wymogami instalacji.
