Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, płyta montażowa, 2000x1000x400mm, IP55 | NSYSFN201040P Schneider Electric

Opis i Kluczowe Cechy

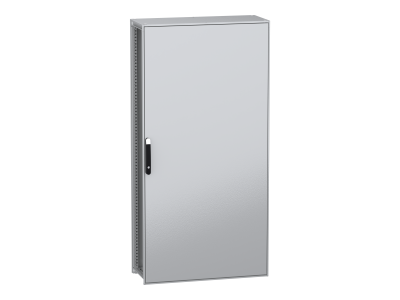

Obudowa modułowa stojąca PanelSeT SFN o wymiarach 2000x1000x400 mm to zaawansowane rozwiązanie konstrukcyjne od Schneider Electric, zaprojektowane z myślą o najbardziej wymagających systemach rozdziału energii i automatyki przemysłowej. Kluczowym wyróżnikiem tej serii jest zastosowanie stali dekarbonizowanej, pochodzącej z recyklingu i produkowanej przy użyciu energii odnawialnej, co znacząco redukuje ślad węglowy inwestycji. Rama oraz wsporniki obudowy zostały wykonane z wysokogatunkowej stali galwanizowanej, co gwarantuje wyjątkową sztywność konstrukcyjną oraz długotrwałą odporność na korozję.

• Wymiary gabarytowe: Wysokość nominalna 2000 mm, szerokość 1000 mm oraz głębokość 400 mm zapewniają optymalną przestrzeń do montażu aparatury modułowej i szyn zbiorczych.
• Wytrzymałość mechaniczna: Klasa ochrony IK10 oznacza najwyższą odporność na uderzenia mechaniczne (energia uderzenia do 20J), co chroni wrażliwe komponenty wewnętrzne.
• Szczelność IP55: Stopień ochrony IP55 gwarantuje skuteczną barierę przed pyłem, strumieniami wody oraz olejem, umożliwiając pracę w trudnych warunkach hal produkcyjnych.
• System zamykania: Czteropunktowy zamek z klamką oraz wkładką 5 mm typu double-bar zapewnia bezpieczeństwo i równomierny docisk uszczelki na całym obwodzie drzwi.
• Estetyka i wykończenie: Powłoka epoksydowo-poliestrowa w kolorze szarym (RAL 7035) zapewnia profesjonalny wygląd i dodatkową ochronę powierzchniową.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami dotyczącymi obudów niskonapięciowych. Spełnienie rygorystycznych norm bezpieczeństwa i jakości potwierdza przydatność obudowy PanelSeT SFN do zastosowań w infrastrukturze krytycznej. Konstrukcja wspiera zachowanie ciągłości pracy urządzeń zgodnie z dyrektywami niskonapięciowymi, a zastosowane materiały, takie jak poliamid 6 wzmocniony 30% włóknem szklanym w uchwytach, gwarantują trwałość eksploatacyjną przekraczającą standardowe rozwiązania rynkowe.

Zastosowanie

Dzięki modułowej budowie i możliwości dostępu z przodu, tyłu oraz boków, obudowa PanelSeT SFN znajduje szerokie zastosowanie w:

• Centrach sterowania silnikami (MCC): Gdzie wymagana jest wysoka gęstość upakowania aparatury.
• Rozdzielnicach głównych i oddziałowych: W budownictwie komercyjnym i przemysłowym.
• Systemach automatyki procesowej: Dzięki stabilnej płycie montażowej i szynom przesuwnym ułatwiającym precyzyjne pozycjonowanie ciężkich podzespołów.
• Projektach proekologicznych: Wykorzystanie stali dekarbonizowanej pozwala na realizację inwestycji zgodnie z certyfikacją LEED lub BREEAM.

Wskazówki Montażowe

Montaż obudowy PanelSeT SFN powinien być przeprowadzony na wypoziomowanym fundamencie lub cokole systemowym. Dzięki dołączonemu zestawowi szybko mocujących wsporników płyty montażowej, instalacja wewnętrznego wyposażenia jest znacznie przyspieszona. Drzwi o kącie otwarcia do 120 stopni są w pełni odwracalne, co pozwala na elastyczną aranżację przestrzeni w rozdzielni. Zaleca się regularną kontrolę momentu dokręcania śrub mocujących ramę oraz konserwację uszczelek poliuretanowych w celu utrzymania deklarowanego stopnia ochrony IP55. Dwie szyny przesuwne w zestawie ułatwiają wprowadzenie i stabilizację ciężkich płyt montażowych.

FAQ

• Czy obudowa zawiera płytę montażową w zestawie? Tak, zestaw zawiera płytę montażową oraz dedykowane wsporniki do jej szybkiego montażu.
• Czy można łączyć obudowy PanelSeT SFN w zestawy? Tak, modułowa konstrukcja pozwala na łączenie obudów szeregowo, co umożliwia budowę rozbudowanych systemów rozdzielczych.
• Z jakiego materiału wykonany jest uchwyt? Uchwyt wykonany jest z wytrzymałego poliamidu 6 wzmocnionego 30% włóknem szklanym, co zapewnia odporność na pęknięcia i czynniki chemiczne.
• Jaki jest kolor obudowy? Główna część obudowy jest w kolorze szarym RAL 7035, natomiast uchwyt w kontrastowym kolorze czarnym RAL 9005.
