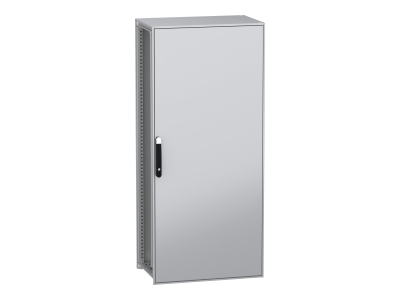

Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, płyta montażowa, 1800x800x500mm, IP55 | NSYSFN18850P Schneider Electric

Opis i Kluczowe Cechy

Obudowa modułowa stojąca PanelSeT SFN o wymiarach 1800x800x500 mm to wolnostojące rozwiązanie do montażu aparatury elektrycznej i sterowniczej. Wykonana z dekarbonizowanej stali (z recyklingu, zasilanej energią odnawialną) z galwanizowaną ramą, zapewnia wysoką trwałość i ekologiczność. Stopień ochrony IP55 i klasa IK10 gwarantują odporność na pył, wodę, olej oraz uderzenia mechaniczne. W zestawie płyta montażowa z dwiema szynami przesuwnymi i pełne drzwi z czteropunktowym zamkiem o podwójnym pręcie – maksymalne bezpieczeństwo i funkcjonalność.

• Wymiary 1800x800x500 mm: Duża pojemność dla rozbudowanych instalacji, z możliwością montażu aparatury po obu stronach płyty.
• Stopień ochrony IP55 i IK10: Odporność na pył, strumień wody z dowolnej strony oraz uderzenia mechaniczne – idealna do wymagających środowisk przemysłowych.
• Płyta montażowa z szynami przesuwnymi: Umożliwia elastyczny montaż aparatury i szybkie dostosowanie układu do zmieniających się potrzeb instalacyjnych.
• Dekarbonizowana stal z recyklingu (zasilanie OZE): Redukcja emisji CO₂ o do 50% względem stali konwencjonalnej – ekologiczne rozwiązanie dla nowoczesnych instalacji.
• Pełne drzwi z czteropunktowym zamkiem: Wysoki poziom zabezpieczenia przed niepowołanym dostępem, z uchwytem z poliamidu 6 wzmocnionego włóknem szklanym RAL 9005.

Zgodność z Normami

Obudowa PanelSeT SFN spełnia wymagania normy EN 62208 dotyczącej pustych obudów do aparatury niskonapięciowej oraz posiada deklarację zgodności CE. Została zaprojektowana zgodnie ze standardami bezpieczeństwa VDE i IEC dla szaf przemysłowych.

Zastosowanie

Obudowa modułowa PanelSeT SFN przeznaczona jest do montażu aparatury sterowniczej, rozdzielnic niskiego napięcia, systemów automatyki przemysłowej oraz elektroniki w wymagających środowiskach.

• Szafy sterownicze w halach produkcyjnych – ochrona przed pyłem, wilgocią i uszkodzeniami mechanicznymi.
• Instalacje zewnętrzne zadaszone – odporność na warunki atmosferyczne dzięki IP55.
• Pomieszczenia techniczne i serwerownie – ekologiczna stal dekarbonizowana i wysoki stopień ochrony.
• Systemy automatyki budynkowej – elastyczny montaż aparatury na szynach przesuwnych.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Obudowa wolnostojąca wymaga stabilnego podłoża i prawidłowego uziemienia. Drzwi otwierać zawsze w pełnym zakresie (do 120°) dla zachowania równomiernego naprężenia zawiasów. Płytę montażową należy montować z uwzględnieniem ciężaru aparatury i rozmieszczenia kabli – zaleca się stosowanie dodatkowych wsporników wzmacniających przy obciążeniu powyżej 20 kg. Po montażu aparatury sprawdzić szczelność uszczelek i działanie zamka.

FAQ

• Czy obudowa posiada wentylację? Dane produktu nie określają wentylacji. Zaleca się Montaż dodatkowych elementów wentylacyjnych (np. wentylatorów lub żaluzji) w zależności od zapotrzebowania aplikacji.
• Jakie jest maksymalne obciążenie płyty montażowej? Dokładne obciążenie nie zostało określone w danych. Zaleca się konsultację z producentem w przypadku montażu ciężkiej aparatury lub stosowanie dodatkowych wsporników wzmacniających.
• Czy obudowa jest przystosowana do montażu na zewnątrz? Stopień ochrony IP55 oznacza odporność na pył i strumień wody z dowolnej strony, jednak nie jest przeznaczona do bezpośredniego kontaktu z czynnikami atmosferycznymi (deszcz, śnieg). Do zastosowań zewnętrznych wymagane jest zadaszenie.
