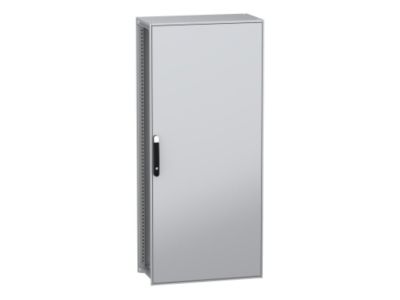

Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, płyta montażowa, 1800x800x400mm, IP55 | NSYSFN18840P Schneider Electric

Opis i Kluczowe Cechy

Obudowa modułowa stojąca PanelSeT SFN o wymiarach 1800x800x400 mm to zaawansowane rozwiązanie konstrukcyjne od Schneider Electric, zaprojektowane z myślą o najbardziej wymagających systemach rozdziału energii i automatyki przemysłowej. Wykorzystanie innowacyjnej stali dekarbonizowanej, pochodzącej z recyklingu i produkowanej przy użyciu energii odnawialnej, znacząco redukuje ślad węglowy inwestycji, nie idąc na kompromis w kwestii wytrzymałości mechanicznej. Rama oraz wsporniki wykonane z galwanizowanej stali gwarantują sztywność konstrukcji i długowieczność w trudnych warunkach eksploatacyjnych.

• Wysoki stopień ochrony: Klasa IP55 zapewnia skuteczną barierę przed pyłem, wodą oraz olejami, co jest kluczowe dla ochrony wrażliwej aparatury modułowej.
• Wytrzymałość mechaniczna: Stopień ochrony IK10 oznacza najwyższą odporność na uderzenia zewnętrzne (energia 20J), co chroni wnętrze przed uszkodzeniami mechanicznymi.
• Ergonomia i bezpieczeństwo: Drzwi pełne wyposażone w czteropunktowy zamek z klamką oraz 5 mm wkładkę z podwójnym prętem zapewniają pewne ryglowanie i kontrolę dostępu.
• Estetyka i odporność chemiczna: Powłoka proszkowa epoksydowo-poliestrowa w kolorze szarym (RAL 7035) zapewnia gładkie wykończenie oraz wysoką odporność na korozję.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych aplikacji inżynieryjnych. Obudowa spełnia wymagania normy IEC 62208, która definiuje ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki certyfikacji IP55 oraz IK10, PanelSeT SFN gwarantuje bezpieczeństwo użytkowania oraz ciągłość pracy zainstalowanych wewnątrz komponentów nawet w środowisku przemysłowym o podwyższonym zapyleniu.

Zastosowanie

Dzięki modułowej budowie i imponującym wymiarom (wysokość nominalna 1800 mm, szerokość 800 mm), obudowa znajduje szerokie zastosowanie w budowie rozdzielnic głównych, systemów sterowania procesami technologicznymi oraz centrów danych. Możliwość dostępu z przodu, tyłu oraz boków sprawia, że jest to idealne rozwiązanie dla rozbudowanych systemów szynowych i krosowniczych, gdzie wymagana jest łatwa konserwacja i szybka rekonfiguracja połączeń. Stal dekarbonizowana sprawia, że produkt jest preferowanym wyborem w projektach typu Green Building oraz inwestycjach kładących nacisk na zrównoważony rozwój.

Wskazówki Montażowe

Montaż obudowy PanelSeT SFN powinien być przeprowadzony na wypoziomowanym podłożu, aby zapewnić prawidłowe osiowanie drzwi i szczelność uszczelek. W zestawie znajdują się dwie szyny przesuwne oraz zestaw szybko mocujących wsporników płyty montażowej, co znacząco skraca czas prefabrykacji. Drzwi oferują kąt otwarcia do 120 stopni i są odwracalne, co pozwala na elastyczne planowanie przestrzeni w rozdzielni. Podczas montażu aparatury należy zwrócić uwagę na zachowanie odpowiednich odstępów izolacyjnych oraz momentów dokręcania elementów konstrukcyjnych, zgodnie z dokumentacją techniczną Schneider Electric.

FAQ

• Czy obudowa zawiera płytę montażową? Tak, zestaw zawiera płytę montażową oraz dedykowane wsporniki do jej szybkiego montażu.
• Z jakiego materiału wykonany jest uchwyt? Uchwyt wykonano z wytrzymałego poliamidu 6 wzmocnionego 30% włóknem szklanym, co zapewnia odporność na pękanie i zużycie.
• Czy można łączyć obudowy szeregowo? Tak, seria PanelSeT SFN jest w pełni modułowa, co pozwala na łączenie wielu jednostek w zestawy przy użyciu odpowiednich akcesoriów łączących.
• Jaki jest kolor obudowy? Główna konstrukcja jest w kolorze szarym (RAL 7035), natomiast uchwyt zamka jest czarny (RAL 9005).
