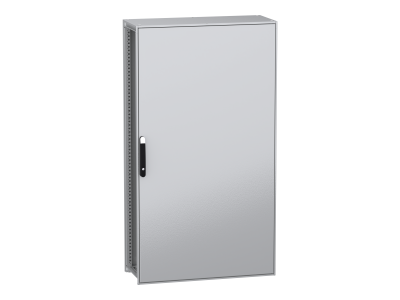

Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, płyta montażowa, 1800x1000x400mm, IP55 | NSYSFN181040P Schneider Electric

Opis i Kluczowe Cechy

Obudowa modułowa PanelSeT SFN o wymiarach 1800x1000x400 mm to wolnostojące rozwiązanie dla instalacji elektrycznych i sterowniczych. Wykonana z dekarbonizowanej stali z recyklingu (produkcja z wykorzystaniem energii odnawialnej), posiada ramę i wsporniki z galwanizowanej stali dla maksymalnej trwałości. Stopień ochrony IP55 (odporność na pył i strumienie wody) oraz klasa odporności mechanicznej IK10 gwarantują bezpieczeństwo w trudnych warunkach środowiskowych. Kolor szary RAL7035 z czarnym uchwytem z poliamidu 6 z 30% włóknem szklanym wyróżnia się nowoczesnym designem.

• Wymiary 1800x1000x400 mm: Przestrzeń na montaż aparatury modułowej, osprzętu i okablowania – idealna do średnich i dużych instalacji.
• Stopień ochrony IP55 i IK10: Ochrona przed pyłem, strumieniami wody i uderzeniami mechanicznymi – bezpieczna eksploatacja w halach przemysłowych, warsztatach i na zewnątrz (zadaszone miejsca).
• Konstrukcja modułowa z dekarbonizowanej stali: Ekologiczny materiał z recyklingu, produkcja zasilana energią odnawialną – redukcja śladu węglowego.
• Czteropunktowy zamek z klamką i wkładką 5 mm: Wysoki poziom ochrony dostępu, zabezpieczenie przed nieuprawnionym otwarciem.
• Otwartość drzwi do 120°: Praktyczny dostęp z dowolnej strony, ułatwiający montaż i serwis aparatury wewnątrz obudowy.

Zgodność z Normami

Obudowa PanelSeT SFN spełnia wymagania normy EN 62208 (puste obudowy do aparatury elektrycznej) oraz posiada deklarację zgodności CE. Odporność IP55 i IK10 potwierdzona przez certyfikację zgodną z międzynarodowymi standardami przemysłowymi.

Zastosowanie

PanelSeT SFN to wszechstronna obudowa przeznaczona do montażu aparatury elektrycznej, sterowniczej i telekomunikacyjnej w środowiskach wymagających wysokiej ochrony mechanicznej i przeciwpyłowej.

• Instalacje przemysłowe – huty, zakłady produkcyjne, hale magazynowe z wymaganiami IP55.
• Stacje transformatorowe i rozdzielnice średniego napięcia – bezpieczeństwo przed czynnikami zewnętrznymi.
• Pomieszczenia techniczne w budynkach użyteczności publicznej – ochrona aparatury przed kurzem i wilgocią.
• Wolnostojące szafy sterownicze w systemach automatyki przemysłowej.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Ustawienie należy przeprowadzić na równej, stabilnej powierzchni, z dala od źródeł ciepła i substancji agresywnych chemicznie. Podłączenie uziemienia jest obowiązkowe. Płyta montażowa wyposażona jest w szyny przesuwne – aparaturę należy mocować zgodnie z dokumentacją techniczną, utrzymując odpowiednie odstępy izolacyjne. Przed rozpoczęciem prac należy odłączyć napięcie w całej instalacji. Drzwi zamykać z umiarkowaną siłą, aby nie uszkodzić uszczelek.

FAQ

• Czy obudowa PanelSeT SFN jest odporna na warunki zewnętrzne? Stopień ochrony IP55 zapewnia ochronę przed pyłem i strumieniami wody. Nie jest przeznaczona do bezpośredniego wystawienia na deszcz lub silny wiatr – zaleca się montaż pod zadaszeniem.
• Jakie materiały zostały użyte do produkcji obudowy? Rama i wsporniki wykonane są z galwanizowanej stali, płyty z dekarbonizowanej stali z recyklingu, drzwi z blachy stalowej, uchwyt z poliamidu 6 wzmocnionego 30% włóknem szklanym. Powłoka z epoksydowo-poliestrowej farby proszkowej.
• Czy obudowa posiada wentylację? Zgodnie z dostępnymi danymi, konstrukcja nie zawiera fabrycznie montowanej wentylacji. W przypadku potrzeby chłodzenia należy zastosować odpowiednie rozwiązania wentylacyjne (np. wentylatory montowane w drzwiach).
