Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, płyta montażowa, 1800x1000x400mm,IP55 | NSYSFN1810402DP Schneider Electric

Opis i Kluczowe Cechy

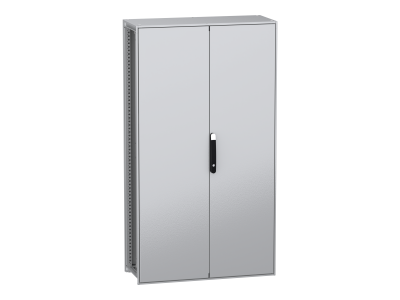

Obudowa modułowa stojąca PanelSeT SFN o wymiarach 1800x1000x400 mm z płyta montażową to wielofunkcyjne rozwiązanie dla instalacji elektrycznych, automatyki i telekomunikacji. Wykonana ze stali dekarbonizowanej, przyczynia się do redukcji emisji CO₂ dzięki wykorzystaniu surowców z recyklingu i energii odnawialnej. Stalowe elementy konstrukcyjne (rama, wsporniki, drzwi, panele) pokryte są galwanizacją, a zewnętrzna powłoka epoksydowo-poliestrowa zapewnia odporność na korozję i estetyczny wygląd (kolor szary RAL 7035 z czarnym uchwytem z poliamidu 6 wzmocnionego 30% włóknem szklanym). Stopień ochrony IP55 i klasa IK10 gwarantują bezpieczeństwo przed pyłem, wodą i uszkodzeniami mechanicznymi.

• Stal dekarbonizowana z recyklingu: Redukuje ślad węglowy instalacji poprzez wykorzystanie materiałów z odzysku i produkcji z energii odnawialnej – ekologiczne i efektywne rozwiązanie.
• Wymiar 1800x1000x400 mm z płytą montażową: Duża przestrzeń robocza z możliwością montażu aparatury modułowej, urządzeń pomiarowych czy sterowników na szynach DIN.
• Stopień ochrony IP55 i klasa IK10: Odporność na wnikanie pyłu, strumieni wody z dowolnego kierunku oraz uderzenia mechaniczne – idealna do hal produkcyjnych, warsztatów i instalacji zewnętrznych.
• Dwoje pełnych drzwi z czteropunktowym zamkiem i klamką: Pełna ochrona wyposażenia przy jednoczesnym swobodnym dostępie serwisowym (otwarcie do 120°).
• Dach i tylny panel demontowalny: Ułatwia montaż dużych komponentów i ułatwia wentylację wnętrza obudowy.

Zgodność z Normami

Obudowa PanelSeT SFN spełnia wymagania norm europejskich dotyczących ochrony środowiska, mechanicznej odporności i bezpieczeństwa elektrycznego. Posiada oznaczenie CE oraz certyfikację zgodną z dyrektywami unijnymi oraz normami VDE, IEC i EN 62208. Stal galwanizowana i powłoka proszkowa zapewniają dodatkową zgodność z normami antykorozyjnymi.

Zastosowanie

Obudowa modułowa PanelSeT SFN przeznaczona jest do instalacji, w których wymagana jest wysoka odporność na warunki środowiskowe oraz elastyczność montażu.

• Rozdzielnice i szafy sterownicze w halach przemysłowych i zakładach produkcyjnych.
• Pomieszczenia techniczne i serwerownie – ochrona wrażliwej aparatury przed pyłem, wilgocią i uszkodzeniami.
• Instalacje zewnętrzne – zasilanie oświetlenia ulicznego, pomp, systemów monitoringu w trudnych warunkach pogodowych.
• Systemy automatyki budynkowej i przemysłowej – organizacja przestrzeni dla sterowników, przetworników i innych modułów.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że podłoże jest stabilne i w stanie udźwignąć ciężar konstrukcji. Obudowę należy ustawić na równej powierzchni, z możliwością dostępu z trzech stron (przód, tył, bok) dla łatwej obsługi. Płytę montażową należy zamocować do szyn przesuwnych, a aparaturę instalować zgodnie z dokumentacją techniczną i normami bezpieczeństwa. Po montażu sprawdzić szczelność drzwi oraz funkcjonowanie zamków. Przechowywać w suchym miejscu, z dala od źródeł wilgoci.

FAQ

• Czy obudowa PanelSeT SFN nadaje się do montażu zewnętrznego? Tak – stopień ochrony IP55 i klasa IK10 zapewniają odporność na pył, strumienie wody i uderzenia mechaniczne, co czyni ją odpowiednią do zastosowań zewnętrznych w warunkach przemysłowych.
• Jakie jest maksymalne obciążenie płyty montażowej? Dokładne parametry nośności nie zostały podane w danych produktu – zaleca się sprawdzenie w dokumentacji technicznej producenta lub karty katalogowej.
• Czy obudowa posiada wentylację? Tak – konstrukcja z dachem i tylnym panelem demontowalnym umożliwia montaż wentylatorów lub krat wentylacyjnych, co ułatwia odprowadzanie ciepła z wnętrza obudowy.
