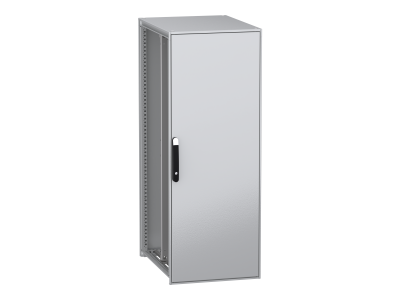

Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, płyta montażowa, 1600x600x800mm, IP55 | NSYSFN16680P Schneider Electric

Opis i Kluczowe Cechy

Obudowa modułowa stojąca PanelSeT SFN o wymiarach 1600x600x800 mm to wolnostojące rozwiązanie dla aparatury elektrycznej i elektronicznej. Wykonana ze stali dekarbonizowanej z recyklingu, produkcji opartej na energii odnawialnej, co redukuje emisję CO₂. Rama i wsporniki z galwanizowanej stali, płyta montażowa, drzwi oraz panele z blachy stalowej. Wnętrze wyposażone w dwie szyny przesuwne i zestaw szybko mocujących wsporników płyty montażowej. Stopień ochrony IP55 i klasa odporności mechanicznej IK10 zapewniają bezpieczeństwo w trudnych warunkach przemysłowych. Kolor szary RAL 7035 z czarnym uchwytem (RAL 9005), epoksydowo-poliestrowa powłoka proszkowa gwarantuje trwałość i estetykę.

• Stal dekarbonizowana z recyklingu: Materiał pochodzący z recyklingu, produkowany z wykorzystaniem energii odnawialnej – ekologiczne i odpowiedzialne podejście do produkcji.
• Wymiary 1600x600x800 mm: Duża przestrzeń montażowa – odpowiednia do rozbudowanych instalacji elektrycznych i elektronicznych.
• Stopień ochrony IP55 i IK10: Odporność na pył, wodę, oleje oraz uderzenia mechaniczne – idealne do warunków przemysłowych i zewnętrznych.
• Czteropunktowy zamek z klamką: Zwiększa bezpieczeństwo poprzez podwójną wkładkę z prętem – zabezpieczenie przed nieuprawnionym dostępem.
• Dach, panel tylny i drzwi otwierane do 120°: Wygodna obsługa i konserwacja, dostęp z trzech stron ułatwia montaż i serwisowanie wyposażenia.
• Szyny przesuwne i szybko mocujące wsporniki płyty montażowej: Umożliwiają elastyczne i precyzyjne rozmieszczanie aparatury wewnątrz obudowy.

Zgodność z Normami

Obudowa PanelSeT SFN spełnia wymogi norm europejskich dotyczących ochrony środowiska (REACH, RoHS) oraz standardów bezpieczeństwa IP55 i IK10. Posiada deklarację zgodności CE. Przeznaczona do instalacji zgodnych z normami VDE, IEC i EN.

Zastosowanie

Obudowa modułowa stojąca PanelSeT SFN to wszechstronne rozwiązanie dla instalacji wymagających wysokiego stopnia ochrony i trwałości. Idealna do stosowania w halach produkcyjnych, warsztatach, magazynach i obiektach zewnętrznych.

• Mocowanie aparatury elektrycznej w rozdzielniach przemysłowych i szafach sterowniczych.
• Zabezpieczenie sprzętu elektronicznego w trudnych warunkach środowiskowych (pył, wilgoć, uderzenia).
• Instalacje zewnętrzne – ochrona przed wpływem czynników atmosferycznych (deszcz, śnieg, promieniowanie UV).li>
• Maszyny i urządzenia przemysłowe wymagające solidnej, modułowej obudowy z dostępem z wielu stron.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją producenta. Przed rozpoczęciem prac należy odłączyć napięcie w obszarze instalacji. Obudowę należy posadowić na stabilnym podłożu, zabezpieczając ją przed przesunięciem. Wszelkie prace instalacyjne wewnątrz obudowy wykonywać po upewnieniu się, że elementy są prawidłowo zamocowane na płycie montażowej. Drzwi i panele należy dokręcić zgodnie z zalecanym momentem siły, aby zapewnić szczelność IP55. Regularne przeglądy stanu powłoki i zamków zapobiegają uszkodzeniom i korozji.

FAQ

• Czy obudowa PanelSeT SFN jest odporna na warunki zewnętrzne? Tak – stopień ochrony IP55 zapewnia odporność na pył i wodę (strumień wody z dowolnego kierunku), co czyni ją odpowiednią do użytku na zewnątrz.
• Jakie elementy wchodzą w skład dostawy? Pakiet obejmuje: ramę, drzwi z czteropunktowym zamkiem, panel tylny, dach, dwie szyny przesuwne, zestaw szybko mocujących wsporników płyty montażowej oraz elementy złączne.
• Czy obudowa posiada otwory wentylacyjne? Dane produktu nie określają obecności otworów wentylacyjnych. W razie potrzeby wentylacji należy wykonać odpowiednie przepusty wentylacyjne zgodnie z wymaganiami instalacji.
• Jaki jest maksymalny ciężar aparatury montowanej wewnątrz obudowy? Dokładna nośność nie została podana w danych – sprawdź kartę katalogową produktu lub dokumentację techniczną.
