Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana drzwi transparentne 1800x800x400mm IP55 | NSYSFN18840T Schneider Electric

Opis i Kluczowe Cechy

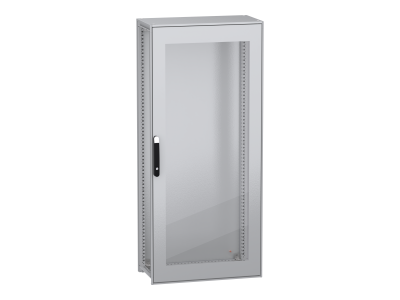

Obudowa modułowa PanelSeT SFN w kolorze szarym RAL7035 z czarnym uchwytem (RAL9005) to wolnostojące rozwiązanie dla szaf sterowniczych i rozdzielnic elektrycznych. Wykonana z dekarbonizowanej stali z certyfikatem pochodzenia z recyklingu, zasilanej energią odnawialną, co redukuje emisję CO₂. Stopień ochrony IP55 gwarantuje odporność na pył, wodę i olej, a klasa IK08 – na uderzenia mechaniczne. Przeszklone drzwi z blachy stalowej i szkła Securit oraz dostęp z trzech stron ułatwiają obsługę i serwisowanie instalacji.

• Stal dekarbonizowana z recyklingu: Ekologiczny materiał o zredukowanym śladzie węglowym – do 30% mniej emisji CO₂ niż w produkcji stali konwencjonalnej.
• Stopień ochrony IP55: Odporność na wnikanie pyłu, wody (strumień z dowolnego kierunku) i oleju – bezpieczna eksploatacja w trudnych warunkach środowiskowych.
• Klasa odporności IK08: Ochrona przed uderzeniami mechanicznymi (energia 5J) – trwałość w środowiskach przemysłowych.
• Przeszklone drzwi z czteropunktowym zamkiem: Łatwy dostęp do wnętrza, 120-stopniowe otwarcie, wzmocniona klamka z 5 mm wkładką podwójnego pręta dla bezpieczeństwa.
• Modułowa konstrukcja z szynami przesuwnymi: Elastyczny montaż aparatury, szybkie mocowanie płyty montażowej i dostęp z przodu, boku oraz tyłu.

Zgodność z Normami

Obudowa PanelSeT SFN spełnia wymagania dyrektyw unijnych oraz norm europejskich dotyczących bezpieczeństwa elektrycznego (PN-EN 62208) i odporności mechanicznej. Posiada certyfikat CE i deklarację zgodności z ROHS. Stal dekarbonizowana wytwarzana jest w procesie niskoemisyjnym, zgodnym z normami środowiskowymi.

Zastosowanie

Obudowa modułowa PanelSeT SFN przeznaczona jest do zabudowy aparatury elektrycznej, sterowniczej i telekomunikacyjnej w obiektach przemysłowych, energetycznych oraz budynkach użyteczności publicznej.

• Szafy sterownicze do napędów i automatyki przemysłowej.
• Rozdzielnice niskiego napięcia w instalacjach energetycznych.
• Obudowy do systemów monitoringu, zasilaczy awaryjnych (UPS) i serwerów.
• Miejsca wymagające estetycznego i trwałego zabezpieczenia aparatury z dostępem z wielu stron.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem odpowiednich środków ochrony osobistej. Ustawienie obudowy na stabilnym podłożu, z uwzględnieniem wymiarów 1800x800x400 mm i minimalnym odstępem 10 cm od ścian dla wentylacji. Płyta montażowa mocowana na szynach przesuwnych – aparaturę układać zgodnie z projektem instalacji. Drzwi wyposażone w zamek czteropunktowy – klucz dołączony do wyposażenia. Po montażu sprawdzić szczelność uszczelek IP55 i prawidłowe działanie zamka.

FAQ

• Czy obudowa może być stosowana na zewnątrz? Tak, stopień ochrony IP55 zapewnia odporność na pył i wodę w warunkach zewnętrznych (z wyłączeniem bezpośredniego strumienia wody pod wysokim ciśnieniem).
• Jaki jest maksymalny ciężar aparatury, którą można zamontować w obudowie? Nośność płyty montażowej nie została określona w danych produktu – zaleca się weryfikację w dokumentacji technicznej producenta.
• Czy obudowa jest wyposażona w wentylację? Standardowa wersja nie posiada dedykowanej wentylacji – w razie potrzeby zaleca się montaż dodatkowych elementów wentylacyjnych (np. wentylatorów z filtrem).
