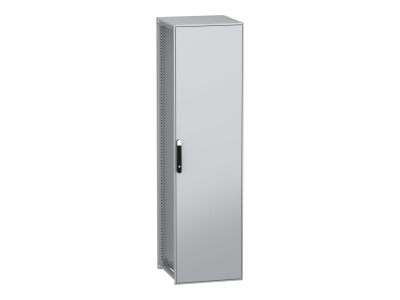

Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, 2200x600x600mm, IP55 | NSYSFN22660 Schneider Electric

Opis i Kluczowe Cechy

Obudowa modułowa stojąca PanelSeT SFN o wymiarach 2200x600x600 mm to wolnostojące rozwiązanie dla szaf sterowniczych, szafek rozdzielczych i systemów automatyki. Wykonana z dekarbonizowanej stali, charakteryzuje się niskim wpływem środowiskowym dzięki recyklingowi i produkcji z energii odnawialnej. Stopień ochrony IP55 zapewnia odporność na pył i wody, a klasa IK10 gwarantuje odporność na uderzenia mechaniczne. Rama, wsporniki i panele z galwanizowanej stali, drzwi z blachy stalowej – konstrukcja gwarantująca trwałość i stabilność.

• Stal dekarbonizowana z recyklingu: Zmniejsza emisję CO₂ o ponad 50% w porównaniu do stali pierwotnej, co czyni ją ekologicznym wyborem dla nowoczesnych instalacji.
• Stopień ochrony IP55: Odporność na wnikanie pyłu i strumieni wody z dowolnego kierunku – idealna do hal produkcyjnych, warsztatów i obiektów przemysłowych.
• Klasa IK10 odporności na uderzenia: Wysoka odporność mechaniczna chroni wrażliwe komponenty wewnątrz obudowy przed uszkodzeniami w wyniku wstrząsów lub uderzeń.
• Czteropunktowy zamek z klamką i wkładką 5 mm: Zapewnia wysokie bezpieczeństwo przed nieautoryzowanym dostępem – 5 mm wkładka z podwójnym prętem zwiększa odporność na wyważanie.
• Udostępnienie dostępu z czterech stron (przód, tył, boki): Ułatwia montaż, serwis i modernizację wyposażenia – elastyczne podejście do układu wnętrza.
• Pełne drzwi otwierane do 120 stopni: Umożliwiają swobodny dostęp do całej powierzchni montażowej, ułatwiając prace instalacyjne i konserwacyjne.

Zgodność z Normami

Obudowa PanelSeT SFN spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i mechanicznego. Posiada certyfikację CE, a jej konstrukcja odpowiada normom ochrony IP55 i IK10. Stalowe elementy galwanizowane spełniają wymogi ochrony przed korozją.

Zastosowanie

Obudowa modułowa PanelSeT SFN to wszechstronne rozwiązanie do organizacji i ochrony aparatury elektrycznej, elektronicznej oraz systemów automatyki. Jej konstrukcja sprawdza się w wymagających środowiskach przemysłowych i komercyjnych.

• Szafy sterownicze do układów automatyki przemysłowej i budynkowej.
• Obudowy do rozdzielnic niskiego napięcia w halach produkcyjnych i warsztatach.
• Systemy zasilania awaryjnego (UPS) i bateryjne – ochrona wrażliwej elektroniki.
• Stacje ładowania pojazdów elektrycznych – odporność na warunki zewnętrzne i zanieczyszczenia.
• Pulpity operatorskie i stanowiska kontroli procesów przemysłowych.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Miejsce ustawienia musi być równe i stabilne – zaleca się stosowanie podkładek antywibracyjnych przy instalacji w halach z ruchomymi maszynami. Obudowę należy montować z dala od źródeł ciepła i wilgoci (chyba że wersja dedykowana do warunków zewnętrznych). Szyny montażowe należy zamocować zgodnie z dokumentacją, zachowując odpowiednie odstępy dla wentylacji. Drzwi powinny otwierać się swobodnie – unikać blokowania ich przez przewody lub inne elementy instalacji. Po montażu sprawdzić szczelność uszczelek i działanie zamka.

FAQ

• Czy obudowa PanelSeT SFN nadaje się do montażu zewnętrznego? Tak, dzięki stopniowi ochrony IP55 i konstrukcji z galwanizowanej stali, obudowa może być stosowana na zewnątrz budynków – jednak zaleca się dodatkową ochronę przed bezpośrednim działaniem czynników atmosferycznych w przypadku długotrwałej ekspozycji.
• Jaki jest maksymalny udźwig szyn montażowych? Dokumentacja techniczna nie podaje maksymalnego udźwigu szyn. Przed montażem ciężkiego wyposażenia należy skonsultować się z dokumentacją produktu lub producentem.
• Czy obudowa posiada wentylację? Standardowa wersja nie posiada dedykowanej wentylacji. W przypadku aplikacji wymagających chłodzenia zaleca się zastosowanie dodatkowych wentylatorów lub systemów klimatyzacji wewnętrznej.
