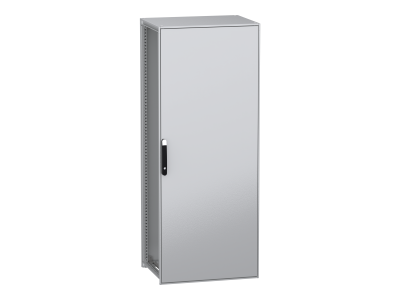

Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, 2000x800x600mm, IP55 | NSYSFN20860 Schneider Electric

Opis i Kluczowe Cechy

Obudowa modułowa PanelSeT SFN o wymiarach 2000x800x600 mm to wolnostojące rozwiązanie zewnętrzne i wewnętrzne, wykonane ze stali dekarbonizowanej. Materiał pochodzący z recyklingu, produkowany z wykorzystaniem energii odnawialnej, redukuje emisję CO₂ o 70% względem stali tradycyjnej. Rama i wsporniki z galwanizowanej stali oraz panele z blachy stalowej zapewniają wytrzymałość mechaniczną i odporność na korozję. Powłoka epoksydowo-poliestrowa w kolorze szarym RAL 7035 z czarnym uchwytem RAL 9005 gwarantuje estetyczny wygląd i trwałość powłoki.

• Stal dekarbonizowana z recyklingu: Obniża ślad węglowy instalacji przy zachowaniu pełnej wytrzymałości konstrukcji – zgodność z zasadami zrównoważonego rozwoju.
• Stopień ochrony IP55: Odporność na pył, wodę i olej – bezpieczna eksploatacja w trudnych warunkach środowiskowych, także na zewnątrz budynków.
• Klasa ochrony mechanicznej IK10: Wysoka odporność na uderzenia mechaniczne – zabezpieczenie aparatury przed uszkodzeniami podczas transportu lub eksploatacji.
• Drzwi z 120° otwarciem i 4-punktowym zamkiem: Pełny dostęp do wnętrza z dowolnej strony, zabezpieczenie przed nieautoryzowanym dostępem – kluczowe w rozdzielnicach i szafach sterowniczych.
• Wymiary 2000x800x600 mm z wyposażeniem montażowym: W zestawie pełne drzwi, panel tylny, dach, dwie szyny przesuwne i szybko mocujące wsporniki płyty montażowej – gotowe do montażu aparatury modułowej.

Zgodność z Normami

Obudowa PanelSeT SFN spełnia wymagania norm europejskich dotyczących obudów elektrycznych, w tym normy PN-EN 62208 (puste obudowy) i PN-EN 61439 (rozdzielnice). Posiada deklarację zgodności CE oraz certyfikaty dotyczące stopnia ochrony IP55 i klasy IK10. Materiał stalowy jest zgodny z dyrektywą RoHS.

Zastosowanie

Obudowa modułowa PanelSeT SFN przeznaczona jest do montażu aparatury elektrycznej i elektronicznej w instalacjach zewnętrznych oraz wewnętrznych, wymagających wysokiej ochrony środowiskowej i mechanicznej.

• Rozdzielnice i szafy sterownicze w halach przemysłowych, warsztatach, magazynach.
• Szafki na zewnątrz budynków – osłona dla liczników, układów sterowania, zasilaczy.
• Instalacje w stacjach ładowania pojazdów elektrycznych – odporność na warunki atmosferyczne.
• Szafy telekomunikacyjne i serwerowe – ochrona wrażliwej aparatury przed kurzem, wilgocią i wandalizmem.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Obudowa jest wolnostojąca, ale wymaga stabilnego podłoża – zaleca się mocowanie do podłogi lub fundamentu. Przed montażem aparatury należy upewnić się, że wnętrze obudowy jest wolne od wilgoci i czyste. Drzwi i panele montować zgodnie z instrukcją, zwracając uwagę na szczelność uszczelnień IP55. Po zamontowaniu aparatury sprawdzić funkcjonowanie zamków i otwarcia drzwi (120°).

FAQ

• Czy obudowa PanelSeT SFN nadaje się do montażu zewnętrznego? Tak, stopień ochrony IP55 oraz klasa IK10 zapewniają bezpieczną eksploatację w warunkach zewnętrznych, w tym narażonych na deszcz, kurz i uderzenia mechaniczne.
• Jakie jest maksymalne obciążenie płyty montażowej? Dokładna nośność nie została podana w danych produktu – zaleca się sprawdzenie w dokumentacji technicznej producenta lub karty katalogowej.
• Czy obudowa posiada wentylację? W standardowym wyposażeniu nie przewidziano wentylacji aktywnej. Dla aparatury wymagającej chłodzenia zaleca się indywidualne rozwiązania wentylacyjne.
