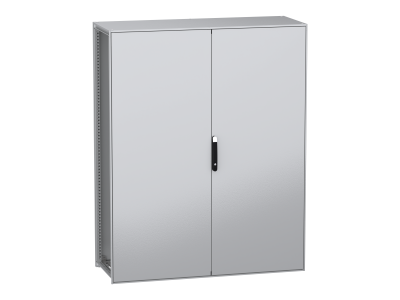

Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, 2000x1600x600mm, drzwi podwójne, IP55 | NSYSFN2016602D Schneider Electric

Opis i Kluczowe Cechy

Obudowa modułowa PanelSeT SFN to wolnostojące rozwiązanie o wymiarach 2000x1600x600 mm, wykonane z dekarbonizowanej stali z recyklingu. Stopień ochrony IP55 zapewnia odporność na pył, wodę i olej, a klasa IK10 ochronę przed uderzeniami. Drzwi podwójne z czteropunktowym zamkiem i system blokujący gwarantują bezpieczeństwo dostępu. W zestawie szyny przesuwne, płyta montażowa i komplet szybko mocujących wsporników – gotowe do instalacji aparatury elektrycznej.

• Stal dekarbonizowana z recyklingu: Ekologiczne rozwiązanie z niższym śladem węglowym dzięki produkcji z energii odnawialnej i materiałów pochodzących z recyklingu.
• Stopień ochrony IP55: Odporność na pył, strumienie wody z dowolnego kierunku i kontakt z olejem – idealna do trudnych warunków przemysłowych.
• Klasa IK10 ochrony przed uderzeniami: Wysoka odporność na uszkodzenia mechaniczne, chroni wrażliwą aparaturę wewnątrz.
• Drzwi podwójne z czteropunktowym zamkiem: Pełne zabezpieczenie dostępu – drzwi wyposażone w klamkę z wkładką z podwójnym prętem (5 mm) i system blokujący na drugich drzwiach.
• Wymiary 2000x1600x600 mm: Duża przestrzeń montażowa 3,2 m² (2000x1600 mm) z możliwością organizacji kabli dzięki szynom przesuwnym i płycie montażowej.

Zgodność z Normami

Obudowa PanelSeT SFN spełnia wymagania norm europejskich dotyczących ochrony przed pyłem, wodą (IP55) i uderzeniami (IK10). Posiada deklarację zgodności CE i jest zaprojektowana zgodnie z dyrektywami bezpieczeństwa dla aparatury elektrycznej w środowiskach przemysłowych.

Zastosowanie

Obudowa PanelSeT SFN przeznaczona jest do ochrony aparatury elektrycznej i elektronicznej w środowiskach wymagających wysokiego stopnia zabezpieczenia przed warunkami atmosferycznymi i mechanicznymi.

• Szafy sterownicze i rozdzielnice przemysłowe – zasilanie maszyn, systemy automatyki.
• Instalacje zewnętrzne – osłony dla aparatury na halach produkcyjnych lub w namiotach przemysłowych.
• Pomieszczenia mokre – ochrona przed wilgocią i pyłem w zakładach chemicznych lub mleczarniach.
• Centrale wentylacyjne i klimatyzacyjne – osłony dla układów sterowania w trudnych warunkach.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Ustawienie na stabilnym podłożu, zabezpieczenie przed przesunięciem (np. za pomocą kotew). Drzwi i zamek należy ustawić tak, aby zapewnić swobodne otwieranie (do 120 stopni) i szczelność. Wszystkie połączenia śrubowe dokręcać momentem zgodnym z dokumentacją techniczną. Po montażu sprawdzić szczelność IP55 poprzez testy zgodne z normami. Przewody wprowadzać przez dławiki kablowe o odpowiednim stopniu ochrony.

FAQ

• Czy obudowa PanelSeT SFN może być stosowana na zewnątrz? Tak – stopień ochrony IP55 oraz klasa IK10 pozwalają na użytkowanie w warunkach zewnętrznych, pod warunkiem odpowiedniego zabezpieczenia przed długotrwałym narażeniem na silny deszcz lub śnieg.
• Jakie są wymiary przestrzeni montażowej? Wysokość 2000 mm, szerokość 1600 mm, głębokość 600 mm. Powierzchnia montażowa wynosi 3,2 m², co pozwala na instalację rozbudowanej aparatury.
• Czy obudowa posiada wentylację? Konstrukcja nie uwzględnia wentylacji aktywnej – w razie potrzeby należy zastosować dodatkowe systemy wentylacyjne (np. wentylatory lub kratki wentylacyjne) dostosowane do wymagań wewnętrznych urządzeń.
