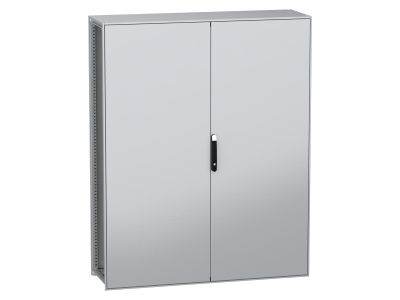

Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana 2000x1600x500mm płyta | NSYSFN2016502DP Schneider Electric

Opis i Kluczowe Cechy

Obudowa modułowa PanelSeT SFN o wymiarach 2000x1600x500 mm to wolnostojące rozwiązanie ze stali dekarbonizowanej, zaprojektowane do różnorodnych zastosowań w instalacjach elektrycznych i przemysłowych. Rama i wsporniki wykonane z galwanizowanej stali gwarantują trwałość, a epoksydowo-poliestrowa powłoka proszkowa w kolorze szarym RAL 7035 z czarnym uchwytem (RAL 9005) zapewnia estetyczny wygląd i ochronę antykorozyjną. W zestawie znajdują się dwie pełne płyty drzwiowe, panel tylny, dach, dwie szyny przesuwne i zestaw szybko mocujących wsporników płyty montażowej.

• Wymiary 2000x1600x500 mm: Pojemna przestrzeń do montażu aparatury, szaf sterowniczych i osprzętu o dużych gabarytach.
• Stal dekarbonizowana z recyklingu: Ekologiczne rozwiązanie zredukowane o emisję CO₂, produkowane z wykorzystaniem energii odnawialnej – wsparcie zrównoważonego rozwoju.
• Stopień ochrony IP55 i IK10: Odporność na pył, wodę, olej oraz uderzenia mechaniczne – idealna do wymagających środowisk przemysłowych i zewnętrznych.
• Drzwi z 4-punktowym zamkiem z klamką: Wysoki poziom bezpieczeństwa i wygodny dostęp do wnętrza obudowy dzięki klamce z wkładką z podwójnym prętem.
• Druga płyta drzwiowa z systemem blokującym: Umożliwia elastyczne konfigurowanie przestrzeni montażowej i dodatkowe zabezpieczenie dostępu.

Zgodność z Normami

Obudowa PanelSeT SFN spełnia wymagania norm europejskich dotyczących ochrony przed pyłem i wodą (IP55), odporności na uderzenia (IK10) oraz bezpieczeństwa ogniowego. Posiada deklarację zgodności CE i została zaprojektowana zgodnie z dyrektywami unijnymi w zakresie ekoprojektu i zrównoważonego rozwoju.

Zastosowanie

Obudowa modułowa PanelSeT SFN przeznaczona jest do montażu aparatury elektrycznej, szaf sterowniczych, rozdzielnic przemysłowych oraz osprzętu w środowiskach wymagających wysokiej odporności na czynniki zewnętrzne.

• Instalacje przemysłowe i produkcyjne – ochrona aparatury sterującej i zasilającej.
• Rozdzielnice energetyczne – bezpieczne umiejscowienie aparatury w środowiskach suchych i wilgotnych.
• Pomieszczenia techniczne i serwerownie – zabezpieczenie wrażliwej elektroniki przed pyłem i wodą.
• Obiekty zewnętrzne – montaż szaf sterowniczych w warunkach narażonych na opady, kurz lub pył przemysłowy.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa i ergonomii. Miejsce ustawienia powinno być równe i stabilne, aby zapewnić odpowiednie podparcie dla konstrukcji. Obudowę należy montować w miejscu chronionym przed silnymi wiatrami oraz z dala od źródeł ciepła. Po ustawieniu należy sprawdzić funkcjonalność drzwi, systemu blokady i stopnia otwarcia (do 120°). Wszelkie prace instalacyjne wewnątrz obudowy należy przeprowadzać przy odłączonym napięciu.

FAQ

• Jaki jest stopień ochrony mechanicznej IK10 w porównaniu do standardowych obudów? Klasa IK10 oznacza odporność na uderzenia mechaniczne o energii 20 dżuli, co stanowi znacznie wyższy standard niż typowe obudowy (IK08). Zapewnia ochronę przed przypadkowymi uszkodzeniami w miejscach o dużym natężeniu ruchu.
• Czy obudowa PanelSeT SFN jest odporna na korozję? Rama i wsporniki wykonane z galwanizowanej stali, a powłoka epoksydowo-poliestrowa zapewniają wysoką odporność na korozję i czynniki atmosferyczne, co wydłuża żywotność konstrukcji.
• Czy obudowa posiada wentylację? W standardowym wyposażeniu nie ma wentylacji aktywnej, jednak możliwość montażu wentylatorów lub żaluzji jest zapewniona poprzez system modułowy. W zależności od przeznaczenia obudowy zaleca się dobór odpowiedniego systemu wentylacji.
