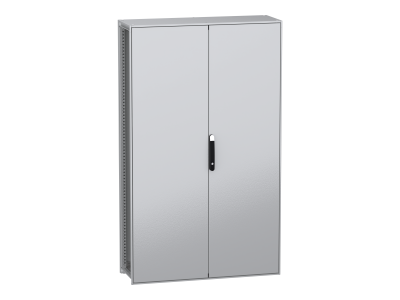

Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, 2000x1200x400mm, drzwi podwójne, IP55 | NSYSFN2012402D Schneider Electric

Opis i Kluczowe Cechy

Obudowa modułowa stojąca PanelSeT SFN o wymiarach 2000x1200x400 mm to zaawansowane rozwiązanie konstrukcyjne od Schneider Electric, zaprojektowane z myślą o najbardziej wymagających systemach rozdziału energii i automatyki przemysłowej. Kluczowym wyróżnikiem tej serii jest zastosowanie stali dekarbonizowanej, pochodzącej z recyklingu i produkowanej przy użyciu energii odnawialnej, co znacząco redukuje ślad węglowy inwestycji. Rama oraz wsporniki wykonane z galwanizowanej stali gwarantują wyjątkową sztywność konstrukcyjną i długowieczność, nawet przy pełnym obciążeniu aparatami modułowymi.

• Wymiary gabarytowe: Wysokość nominalna 2000 mm, szerokość 1200 mm oraz głębokość 400 mm zapewniają przestronną przestrzeń montażową.
• Ochrona i wytrzymałość: Stopień ochrony IP55 gwarantuje szczelność przed pyłem, wodą oraz olejem, natomiast klasa odporności mechanicznej IK10 potwierdza najwyższą odporność na uderzenia zewnętrzne.
• System zamykania: Drzwi główne wyposażone są w precyzyjny, czteropunktowy zamek z klamką i wkładką 5 mm typu double-bar, co zapewnia bezpieczeństwo i odpowiedni docisk uszczelki.
• Estetyka i wykończenie: Powłoka epoksydowo-poliestrowa w kolorze szarym (RAL 7035) zapewnia wysoką odporność na korozję oraz profesjonalny wygląd.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co pozwala na jego bezpieczne stosowanie w instalacjach przemysłowych na całym świecie. Obudowa spełnia wymagania dotyczące stopnia ochrony IP55 według normy IEC 60529, co oznacza skuteczną barierę dla ciał stałych i strumieni wody. Odporność mechaniczna IK10 jest zgodna z normą IEC 62262, co klasyfikuje obudowę jako rozwiązanie wandaloodporne i przystosowane do pracy w trudnych warunkach warsztatowych i produkcyjnych.

Zastosowanie

Dzięki modułowej konstrukcji i szerokości 1200 mm, obudowa PanelSeT SFN idealnie sprawdza się jako baza dla rozdzielnic głównych niskiego napięcia, systemów sterowania procesami technologicznymi oraz centrów przetwarzania danych. Możliwość dostępu z przodu, tyłu oraz boków (po demontażu paneli) ułatwia integrację skomplikowanych systemów szyn zbiorczych oraz prowadzenie tras kablowych o dużych przekrojach. Jest to optymalny wybór dla prefabrykatorów budujących szafy sterownicze wymagające wysokiej szczelności w środowiskach o dużym zapyleniu.

Wskazówki Montażowe

Montaż aparatury ułatwiają dołączone dwie szyny przesuwne oraz zestaw wsporników szybkiego montażu dla płyty montażowej. Podczas instalacji należy zwrócić uwagę na:

• Kąt otwarcia: Drzwi otwierają się do 120 stopni, co pozwala na swobodny dostęp do wnętrza, jednak należy zachować odpowiedni dystans od sąsiednich urządzeń.
• Uszczelnienie: Przy wprowadzaniu kabli należy stosować dławnice o stopniu ochrony nie niższym niż IP55, aby zachować deklarowaną szczelność obudowy.
• Uziemienie: Wszystkie elementy metalowe, w tym drzwi i panele, powinny zostać połączone z głównym zaciskiem ochronnym zgodnie ze schematem instalacji.
• Transport: Ze względu na gabaryty i konstrukcję modułową, zaleca się transport na dedykowanym cokole transportowym.

FAQ

• Czy obudowa zawiera płytę montażową? W zestawie znajdują się wsporniki szybkiego montażu, natomiast pełna płyta montażowa powinna być dobrana oddzielnie w zależności od potrzeb projektowych.
• Czy można łączyć obudowy szeregowo? Tak, system PanelSeT SFN jest w pełni modułowy, co pozwala na łączenie szaf w zestawy przy użyciu dedykowanych akcesoriów do łączenia.
• Z czego wykonany jest uchwyt? Uchwyt wykonany jest z wytrzymałego poliamidu 6 wzmocnionego 30% włóknem szklanym, co zapewnia odporność na pękanie i czynniki chemiczne.
