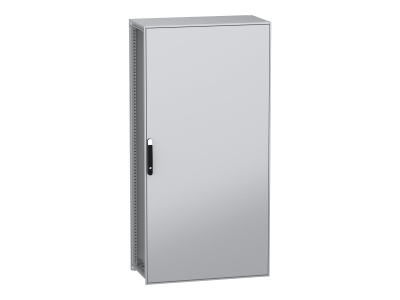

Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, 2000x1000x500mm, IP55 | NSYSFN201050 Schneider Electric

Opis i Kluczowe Cechy

Obudowa modułowa stojąca PanelSeT SFN o wymiarach 2000x1000x500 mm to nowoczesne rozwiązanie dla złożonych instalacji elektrycznych i sterowniczych. Wykonana z dekarbonizowanej stali, charakteryzuje się wysoką odpornością na korozję i trwałością. Stopień ochrony IP55 oraz klasa IK10 zapewniają ochronę przed pyłem, wodą, olejem i uderzeniami mechanicznymi. Przeznaczona do montażu w halach produkcyjnych, warsztatach i obiektach przemysłowych.

• Stal dekarbonizowana: Ekologiczny materiał pochodzący z recyklingu, produkowany z wykorzystaniem energii odnawialnej – redukuje ślad węglowy przy zachowaniu wysokiej wytrzymałości mechanicznej.
• Wymiary 2000x1000x500 mm: Pojemna konstrukcja z możliwością indywidualnego zagospodarowania wnętrza dzięki dwóm szynom przesuwnym.
• Stopień ochrony IP55: Odporna na wnikanie pyłu i strumieni wody z dowolnego kierunku – bezpieczna nawet w trudnych warunkach środowiskowych.
• Klasa ochrony IK10: Wysoka odporność na uderzenia mechaniczne (do 20J) – chroni aparaturę przed uszkodzeniami w środowiskach narażonych na wstrząsy.
• Czteropunktowy zamek z klamką: Zapewnia stabilne zamknięcie drzwi i zabezpieczenie przed nieuprawnionym dostępem, wyposażony w 5 mm wkładkę z podwójnym prętem.

Zgodność z Normami

Obudowa spełnia wymogi norm europejskich dotyczących ochrony przeciwporażeniowej, odporności na wpływy środowiskowe oraz mechanicznej. Zgodna z dyrektywami Unii Europejskiej, posiada oznaczenie CE oraz deklarację zgodności z normami VDE i IEC.

Zastosowanie

PanelSeT SFN to uniwersalna obudowa modułowa przeznaczona do montażu aparatury elektrycznej, sterowników PLC, zasilaczy i innych urządzeń w środowiskach przemysłowych i technicznych.

• Hale produkcyjne i magazyny – ochrona aparatury przed kurzem, wilgocią i uszkodzeniami mechanicznymi.
• Warsztaty i stacje serwisowe – bezpieczne przechowywanie narzędzi i urządzeń elektronicznych.
• Obiekty energetyczne – montaż rozdzielnic i szaf sterowniczych w trudnych warunkach środowiskowych.
• Infrastruktura techniczna – zabezpieczenie systemów automatyki i telekomunikacji.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że podłoże jest stabilne i odpowiednio przygotowane. Obudowę należy zamontować przy użyciu dedykowanych wsporników, z zachowaniem odstępów umożliwiających wentylację i konserwację. Drzwi otwierają się do 120 stopni, co pozwala na swobodny dostęp do wnętrza z dowolnej strony. Zaleca się stosowanie oryginalnych akcesoriów montażowych w celu zapewnienia pełnej zgodności z wymaganiami konstrukcyjnymi.

FAQ

• Czy obudowa PanelSeT SFN nadaje się do montażu na zewnątrz? Tak, stopień ochrony IP55 oraz klasa IK10 zapewniają odpowiednią ochronę w przypadku instalacji zewnętrznych, jednak zaleca się dodatkową osłonę przed bezpośrednim działaniem czynników atmosferycznych (np. zadaszenie).
• Jakie elementy znajdują się w zestawie? Obudowa wyposażona jest w: pełne drzwi z czteropunktowym zamkiem, panel tylny, dach, dwie szyny przesuwne oraz zestaw szybko mocujących wsporników płyty montażowej.
• Jaki jest maksymalny ciężar aparatury, którą można zamontować wewnątrz? Dokładny udźwig nie został określony w danych produktu. Zaleca się sprawdzenie dokumentacji technicznej lub konsultację z producentem w celu określenia maksymalnego obciążenia.
