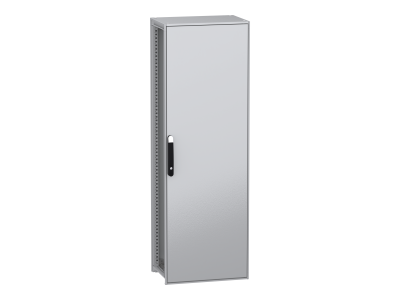

Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, 1800x600x400mm, IP55 | NSYSFN18640 Schneider Electric

Opis i Kluczowe Cechy

Obudowa modułowa PanelSeT SFN to wolnostojące rozwiązanie do zabudowy aparatury elektrycznej, wykonane ze stali dekarbonizowanej pochodzącej z recyklingu. Wymiary zewnętrzne 1800x600x400 mm zapewniają wystarczającą przestrzeń dla montażu aparatów modułowych, sterowników czy rozdzielnic. Stal dekarbonizowana produkowana z wykorzystaniem energii odnawialnej redukuje emisję CO₂ o ponad 70% w porównaniu do stali konwencjonalnej. Rama, wsporniki i panele wykonane z galwanizowanej stali, drzwi z blachy stalowej, a uchwyt z poliamidu 6 z 30% włóknem szklanym. Powłoka epoksydowo-poliestrowa zapewnia trwałość i estetyczny wygląd w kolorze szarym (RAL 7035) z czarnym uchwytem (RAL 9005).

• Stopień ochrony IP55 i IK10: Ochrona przed pyłem, wodą i olejem (IP55) oraz odporność na uderzenia mechaniczne (IK10) – idealne do trudnych warunków przemysłowych.
• Stal dekarbonizowana z recyklingu: Ekologiczne rozwiązanie z redukcją emisji CO₂, produkowane z wykorzystaniem energii odnawialnej.
• Wymiary 1800x600x400 mm: Duża przestrzeń montażowa dla aparatury modułowej, sterowników lub rozdzielnic – elastyczna konfiguracja wnętrza.
• Czteropunktowy zamek z klamką: Wysoki poziom bezpieczeństwa, z możliwością otwarcia z dowolnej strony (do 120 stopni), wkładka 5 mm z podwójnym prętem.
• Pełne wyposażenie montażowe: Drzwi, panel tylny, dach, dwie szyny przesuwne i zestaw szybko mocujących wsporników płyty montażowej – gotowe do natychmiastowego montażu.

Zgodność z Normami

Obudowa PanelSeT SFN spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i mechanicznego. Stopień ochrony IP55 oraz klasa IK10 potwierdzają zgodność z dyrektywami Unii Europejskiej i posiadają oznaczenie CE. Stal dekarbonizowana jest zgodna z normami środowiskowymi dotyczącymi recyklingu i zrównoważonego rozwoju.

Zastosowanie

Obudowa modułowa PanelSeT SFN stanowi wszechstronne rozwiązanie do zabudowy aparatury elektrycznej w różnych środowiskach przemysłowych i energetycznych.

• Instalacje rozdzielnic niskiego napięcia – odporna na kurz, wilgoć i uszkodzenia mechaniczne.
• Szafy sterownicze do maszyn przemysłowych – zapewniają ochronę aparatury przed warunkami zewnętrznymi.
• Pomieszczenia techniczne i warsztaty – trwała konstrukcja z możliwością elastycznego montażu aparatów.
• Obudowy dla systemów automatyki i sterowania – zabezpieczenie przed pyłem, olejem i uderzeniami.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Obudowa jest wolnostojąca, ale zaleca się jej ustabilizowanie na równej, stabilnej powierzchni. Przed rozpoczęciem prac należy odłączyć napięcie w obszarze montażu. Używaj dedykowanych narzędzi do montażu aparatury modułowej na szynach przesuwnych. Drzwi otwierają się do 120 stopni, co ułatwia dostęp do wnętrza podczas prac serwisowych. Po montażu sprawdź szczelność uszczelek wokół drzwi i dachu.

FAQ

• Czy obudowa jest dostępna w innych kolorach? Według dostępnych danych, obudowa jest dostępna w standardowym kolorze szarym RAL 7035 z czarnym uchwytem RAL 9005. Inne kolory nie są wymienione w specyfikacji.
• Jaka jest maksymalna obciążalność płyty montażowej? Dane produktu nie określają maksymalnego obciążenia płyty montażowej. Zaleca się stosowanie się do wytycznych producenta podanych w dokumentacji technicznej.
• Czy obudowa posiada wentylację? Stopień ochrony IP55 sugeruje, że obudowa nie jest wentylowana w standardowej wersji. W przypadku wymaganej wentylacji, należy rozważyć zastosowanie dodatkowych akcesoriów wentylacyjnych.
