Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, 1800x1000x600mm, IP55 | NSYSFN181060 Schneider Electric

Opis i Kluczowe Cechy

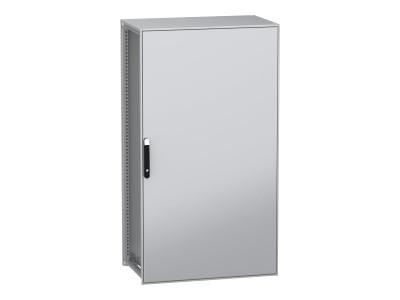

Obudowa modułowa stojąca PanelSeT SFN o wymiarach 1800x1000x600mm to solidna konstrukcja przeznaczona do zabudowy aparatury elektrycznej i elektronicznej. Wykonana z dekarbonizowanej stali pochodzącej z recyklingu, produkowanej przy wykorzystaniu energii odnawialnej, co ogranicza emisję CO₂. Rama i wsporniki z galwanizowanej stali, drzwi i panele z blachy stalowej, a uchwyt z poliamidu 6 z 30% włóknem szklanym zapewniają długotrwałą wytrzymałość mechaniczną. Powłoka epoksydowo-poliestrowa gwarantuje estetyczny wygląd i odporność na korozję. Kolor szary RAL 7035 z czarnym uchwytem RAL 9005.

• Stopień ochrony IP55 i IK10: Odporność na pył, wodę i olej oraz uderzenia mechaniczne – zapewniają bezpieczeństwo aparatury w trudnych warunkach przemysłowych.
• Stal dekarbonizowana z recyklingu: Obniża ślad węglowy instalacji, wspierając zrównoważone budownictwo i normy ESG.
• Wymiary 1800x1000x600mm: Duża przestrzeń montażowa na szyny DIN, aparaturę modułową i dodatkowy osprzęt.
• Czteropunktowy zamek z klamką: Wysoki poziom zabezpieczenia przed nieuprawnionym dostępem – wkładka z podwójnym prętem 5 mm standardzie.
• Otwartość drzwi do 120°: Ułatwia montaż i serwisowanie wnętrza obudowy z dowolnej strony.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich dotyczących ochrony przed pyłem i wodą (IP55) oraz odporności na uderzenia (IK10). Została zaprojektowana zgodnie z dyrektywami CE i standardami przemysłowymi, co potwierdza jej przydatność w instalacjach krytycznych.

Zastosowanie

PanelSeT SFN to wszechstronna obudowa modułowa do zastosowań przemysłowych, energetycznych i telekomunikacyjnych, gdzie wymagana jest wysoka ochrona aparatury elektronicznej.

• Szafy sterownicze w halach produkcyjnych i zakładach przemysłowych.
• Centrale niskiego i średniego napięcia z aparaturą pomiarową i sterującą.
• Rozdzielnice energetyczne zabezpieczające przed warunkami zewnętrznymi.
• Systemy automatyki budynkowej i przemysłowej (BMS/PLC).
• Pomieszczenia o podwyższonej wilgotności lub zapyleniu.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Ustawienie na stabilnym podłożu z możliwością mocowania do podłogi. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Szyny montażowe dostarczone z zestawem pozwalają na elastyczne rozmieszczenie aparatury. Drzwi otwierają się do 120°, co ułatwia dostęp do wnętrza. Zaleca się stosowanie odpowiednich dławików kablowych i uszczelek przy wprowadzaniu przewodów, aby zachować stopień ochrony IP55. Regularne przeglądy stanu powłoki antykorozyjnej i mechanizmów zamykających.

FAQ

• Czy obudowa posiada wentylację? W standardowym wykonaniu nie jest wyposażona w wentylację aktywną. Do zastosowań z wymaganiami chłodzenia zaleca się stosowanie dodatkowych modułów wentylacyjnych lub klimatyzacyjnych.
• Jakie jest maksymalne obciążenie drzwi? Dokładna wartość obciążenia nie została określona w danych produktu. Zaleca się stosowanie się do zaleceń producenta dotyczących montażu i eksploatacji.
• Czy obudowa jest odporna na promieniowanie UV? Powłoka epoksydowo-poliestrowa zapewnia odporność na działanie promieniowania UV, co umożliwia stosowanie w pomieszczeniach z oknami lub na zewnątrz pod zadaszeniem.
