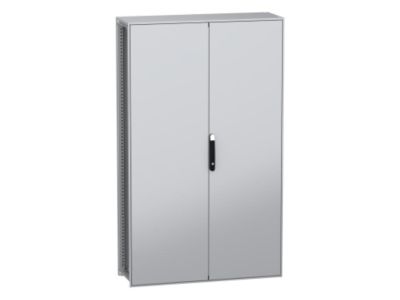

Obudowa modułowa stojąca, PanelSeT SFN stal dekarb płyta mont. 2000x1200x400mm, drzwi podwójne, IP55 | NSYSFN2012402DP Schneider Electric

Opis i Kluczowe Cechy

Obudowa modułowa stojąca PanelSeT SFN o wymiarach 2000x1200x400 mm to zaawansowane rozwiązanie konstrukcyjne od Schneider Electric, zaprojektowane z myślą o najbardziej wymagających systemach rozdziału energii i automatyki przemysłowej. Wykorzystanie innowacyjnej stali dekarbonizowanej, pochodzącej z recyklingu i produkowanej przy użyciu energii odnawialnej, znacząco redukuje ślad węglowy inwestycji, zachowując przy tym najwyższe parametry wytrzymałościowe. Rama oraz wsporniki wykonane z galwanizowanej stali gwarantują sztywność konstrukcji i długowieczność w trudnych warunkach eksploatacyjnych.

• Wysoki stopień ochrony: Klasa szczelności IP55 zapewnia skuteczną barierę przed pyłem, wodą oraz olejami, co jest kluczowe dla ochrony wrażliwej aparatury elektrycznej.
• Odporność mechaniczna: Klasyfikacja IK10 potwierdza najwyższą odporność na uderzenia mechaniczne, chroniąc wnętrze przed uszkodzeniami zewnętrznymi.
• System zamykania: Główne drzwi wyposażone są w precyzyjny, czteropunktowy zamek z klamką i wkładką 5 mm typu double-bar, natomiast drugie drzwi posiadają zintegrowany system blokujący, co gwarantuje bezpieczeństwo i kontrolę dostępu.
• Estetyka i trwałość: Powłoka z proszku epoksydowo-poliestrowego w kolorze szarym (RAL 7035) zapewnia nie tylko profesjonalny wygląd, ale również doskonałą ochronę antykorozyjną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co pozwala na jego bezpieczne stosowanie w profesjonalnych instalacjach elektroenergetycznych. Obudowa spełnia wymagania dotyczące stopnia ochrony IP55 wg normy IEC 60529 oraz odporności mechanicznej IK10 wg normy IEC 62262. Dzięki zastosowaniu materiałów o niskiej emisji CO2, produkt wpisuje się w nowoczesne standardy zrównoważonego budownictwa i ekoprojektowania.

Zastosowanie

Dzięki modułowej konstrukcji i imponującym wymiarom (wysokość 2000 mm, szerokość 1200 mm), obudowa PanelSeT SFN znajduje szerokie zastosowanie w budowie rozdzielnic głównych niskiego napięcia, systemów sterowania procesami technologicznymi oraz centrów przetwarzania danych. Możliwość dostępu z przodu, tyłu oraz boków sprawia, że jest to idealne rozwiązanie do gęsto zabudowanych hal produkcyjnych, gdzie serwis i konserwacja muszą przebiegać sprawnie i bez zakłóceń. Podwójne drzwi o kącie otwarcia do 120 stopni ułatwiają montaż wielkogabarytowych komponentów i szyn zbiorczych.

Wskazówki Montażowe

Montaż obudowy PanelSeT SFN powinien odbywać się na wypoziomowanym podłożu, co zapewnia prawidłowe działanie systemu ryglowania drzwi. W zestawie znajdują się szyny przesuwne oraz wsporniki szybkiego montażu dla płyty montażowej, co znacząco skraca czas prefabrykacji rozdzielnicy. Podczas instalacji aparatury należy zwrócić uwagę na zachowanie odpowiednich odstępów izolacyjnych oraz momentów dokręcania elementów konstrukcyjnych. Dzięki modułowości, obudowę można łatwo łączyć w zestawy szeregowe, wykorzystując dedykowane akcesoria Schneider Electric.

FAQ

• Czy obudowa zawiera płytę montażową? Opis wskazuje na obecność wsporników szybkiego montażu płyty montażowej, co ułatwia jej późniejszą instalację i pozycjonowanie wewnątrz szafy.
• Z jakiego materiału wykonane są uchwyty? Uchwyty wykonano z wytrzymałego poliamidu 6 wzmocnionego 30% włóknem szklanym, co zapewnia odporność na pękanie i wysoką trwałość użytkową.
• Czy obudowę można serwisować z tyłu? Tak, konstrukcja zapewnia pełny dostęp z przodu, tyłu oraz boków, co jest kluczowe przy skomplikowanych systemach okablowania.
• Jaki jest kolor obudowy? Główna konstrukcja jest wykończona w kolorze szarym (RAL 7035), natomiast uchwyt zamka jest czarny (RAL 9005).
