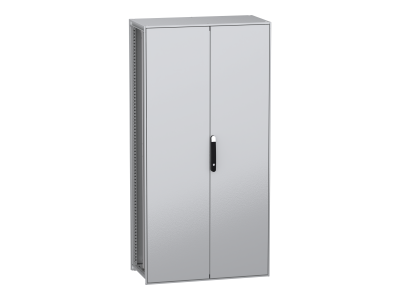

Obudowa modułowa stojąca, PanelSeT SFN, stal dekarb płyta mont 2000x1000x500mm, drzwi podwójne, IP55 | NSYSFN2010502DP Schneider Electric

Opis i Kluczowe Cechy

Obudowa modułowa stojąca PanelSeT SFN o wymiarach 2000x1000x500 mm to zaawansowane rozwiązanie konstrukcyjne od Schneider Electric, zaprojektowane z myślą o najbardziej wymagających systemach rozdziału energii i automatyki przemysłowej. Wykonana ze stali dekarbonizowanej, łączy w sobie dbałość o środowisko z najwyższą wytrzymałością mechaniczną. Wykorzystanie stali z recyklingu produkowanej przy użyciu energii odnawialnej znacząco redukuje ślad węglowy inwestycji.

• Solidna konstrukcja: Rama oraz wsporniki wykonane z galwanizowanej stali gwarantują sztywność strukturalną i długowieczność, nawet przy pełnym obciążeniu aparatami elektrycznymi.
• Wysoki stopień ochrony: Klasa szczelności IP55 zapewnia skuteczną barierę przed pyłem, wodą oraz olejami, co jest kluczowe w trudnych warunkach hal produkcyjnych.
• Odporność mechaniczna: Klasyfikacja IK10 potwierdza najwyższą odporność na uderzenia zewnętrzne, chroniąc wrażliwe komponenty wewnętrzne.
• Ergonomia dostępu: Podwójne drzwi pełne o kącie otwarcia do 120 stopni oraz dostęp z przodu, tyłu i boków ułatwiają prace serwisowe i montażowe.
• Bezpieczeństwo: Główne drzwi wyposażone w czteropunktowy zamek z klamką i wkładką 5 mm typu double-bar zapewniają rygorystyczną kontrolę dostępu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Obudowa spełnia wymogi norm dotyczących szaf sterowniczych i rozdzielczych, co potwierdza stopień ochrony IP55 (zgodnie z IEC 60529) oraz odporność na uderzenia mechaniczne IK10 (zgodnie z IEC 62262). Zastosowanie powłoki epoksydowo-poliestrowej w kolorze RAL 7035 zapewnia nie tylko estetykę, ale również wysoką odporność na korozję chemiczną i środowiskową.

Zastosowanie

Dzięki modułowej budowie i imponującym wymiarom (wysokość 2000 mm, szerokość 1000 mm), szafa PanelSeT SFN idealnie sprawdza się w:

• Centrach danych i serwerowniach: Jako obudowa dla systemów zasilania gwarantowanego.
• Przemyśle ciężkim: Do montażu układów sterowania napędami i dużych falowników.
• Rozdzielnicach głównych: W budownictwie komercyjnym i przemysłowym, gdzie wymagana jest duża przestrzeń montażowa.
• Systemach automatyki: Pozwalając na przejrzyste rozmieszczenie sterowników PLC, modułów I/O oraz aparatury zabezpieczającej.

Wskazówki Montażowe

Montaż obudowy PanelSeT SFN powinien odbywać się na wypoziomowanym fundamencie lub cokole systemowym. W zestawie znajdują się dwie szyny przesuwne oraz zestaw wsporników szybkiego montażu dla płyty montażowej, co znacząco skraca czas prefabrykacji rozdzielnicy. Zaleca się wykorzystanie dedykowanych akcesoriów Schneider Electric do wprowadzania kabli, aby zachować deklarowany stopień ochrony IP55. Podczas montażu aparatury należy zwrócić uwagę na równomierne rozłożenie ciężaru na ramie galwanizowanej, co zapewnia optymalną stabilność całej konstrukcji.

FAQ

• Czy obudowa zawiera płytę montażową? Opis wskazuje na obecność zestawu wsporników do szybkiego mocowania płyty montażowej, co ułatwia jej instalację (płyta montażowa dobierana jest zazwyczaj oddzielnie w zależności od potrzeb projektu).
• Jaki jest kolor obudowy? Korpus i panele są wykończone w kolorze szarym RAL 7035, natomiast uchwyt zamka jest czarny (RAL 9005).
• Czy można łączyć szafy szeregowo? Tak, seria PanelSeT SFN jest w pełni modułowa, co pozwala na łączenie obudów w zestawy wielopolowe przy użyciu odpowiednich zestawów łączących.
• Z czego wykonany jest uchwyt? Uchwyt wykonano z wytrzymałego poliamidu 6 wzmocnionego w 30% włóknem szklanym, co zapewnia odporność na pęknięcia i zużycie.
