Obudowa modułowa stojąca, PanelSeT SFN, stal dekarb płyta mont 2000x1000x400mm, drzwi podwójne, IP55 | NSYSFN2010402DP Schneider Electric

Opis i Kluczowe Cechy

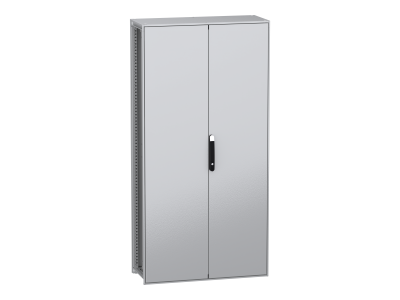

Obudowa modułowa stojąca PanelSeT SFN o wymiarach 2000x1000x400 mm to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane z myślą o najbardziej wymagających systemach rozdziału energii i automatyki przemysłowej. Konstrukcja opiera się na ramie i wspornikach wykonanych z wysokiej jakości stali galwanizowanej, co gwarantuje wyjątkową sztywność mechaniczną oraz długotrwałą odporność na korozję. Wykorzystanie stali zdekarbonizowanej, pochodzącej z recyklingu i produkowanej przy użyciu energii odnawialnej, znacząco redukuje ślad węglowy inwestycji, wpisując się w nowoczesne standardy zrównoważonego rozwoju.

• Wymiary gabarytowe: Wysokość nominalna 2000 mm, szerokość 1000 mm oraz głębokość 400 mm zapewniają optymalną przestrzeń dla rozbudowanych układów sterowania.
• System drzwi podwójnych: Zastosowanie dwóch pełnych skrzydeł drzwiowych ułatwia dostęp do wnętrza w wąskich korytarzach technicznych, oferując kąt otwarcia do 120 stopni.
• Bezpieczeństwo i ryglowanie: Główne drzwi wyposażone są w precyzyjny, czteropunktowy zamek z klamką i wkładką 5 mm typu double-bar, natomiast drugie skrzydło posiada zintegrowany system blokujący.
• Wykończenie powierzchni: Powłoka proszkowa epoksydowo-poliestrowa w kolorze szarym (RAL 7035) zapewnia estetyczny wygląd oraz wysoką odporność na czynniki zewnętrzne.
• Wytrzymałość mechaniczna: Klasa ochrony IK10 oznacza najwyższą odporność na uderzenia o energii do 20 dżuli, co chroni aparaturę przed uszkodzeniami mechanicznymi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań przemysłowych. Stopień ochrony IP55 gwarantuje szczelność przed pyłem oraz ochronę przed strumieniami wody i olejem, co jest kluczowe w trudnych warunkach środowiskowych. Wykorzystanie poliamidu 6 wzmocnionego 30% włóknem szklanym w elementach uchwytów zapewnia trwałość termiczną i mechaniczną zgodną z wymogami dla nowoczesnych rozdzielnic niskiego napięcia.

Zastosowanie

Obudowa PanelSeT SFN znajduje szerokie zastosowanie w sektorze energetycznym, produkcyjnym oraz infrastrukturalnym. Dzięki modułowej budowie i możliwości dostępu z przodu, tyłu oraz boków, idealnie sprawdza się jako:

• Główna rozdzielnica niskiego napięcia w obiektach komercyjnych.
• Szafa sterownicza dla zaawansowanych systemów automatyki PLC i napędów VFD.
• Centrum sterowania silnikami (MCC) w zakładach przemysłowych.
• Obudowa dla systemów IT i telekomunikacyjnych wymagających wysokiego stopnia ochrony IP.

Wskazówki Montażowe

Montaż obudowy PanelSeT SFN powinien być przeprowadzony na wypoziomowanym fundamencie lub cokole systemowym. Dzięki dołączonemu zestawowi szybko mocujących wsporników płyty montażowej oraz dwóm szynom przesuwnym, instalacja ciężkiej aparatury jest znacznie ułatwiona. Należy zwrócić uwagę na:

• Dostęp serwisowy: Konstrukcja umożliwia demontaż paneli bocznych i tylnych, co pozwala na swobodne szynowanie i okablowanie zestawu.
• Uszczelnienie: Podczas wprowadzania kabli należy stosować odpowiednie dławnice o stopniu ochrony nie niższym niż IP55, aby zachować integralność obudowy.
• Uziemienie: Wszystkie elementy ruchome i panele powinny zostać połączone z głównym zaciskiem ochronnym za pomocą elastycznych linek uziemiających.

FAQ

• Czy obudowa zawiera płytę montażową? Tak, zestaw zawiera wsporniki do szybkiego montażu płyty, co pozwala na stabilne osadzenie osprzętu wewnątrz szafy.
• Jaki jest stopień ochrony tej obudowy? Obudowa posiada stopień ochrony IP55, co oznacza pełną ochronę przed pyłem oraz odporność na strugi wody z dowolnego kierunku.
• Czy można łączyć obudowy PanelSeT SFN w zestawy? Tak, modułowa konstrukcja systemu SFN pozwala na szeregowe łączenie obudów w celu tworzenia rozbudowanych zestawów rozdzielczych.
• Z jakiego materiału wykonany jest uchwyt? Uchwyt wykonany jest z wytrzymałego poliamidu 6 z dodatkiem 30% włókna szklanego, co zapewnia odporność na pękanie i starzenie.
