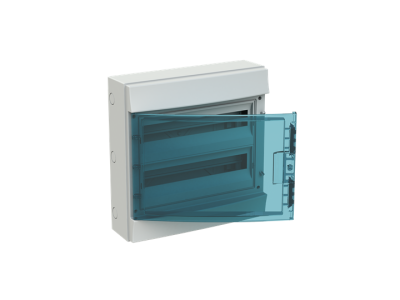

Obudowa Mistral65 n/t drzwi przezroczyste 36 modułów z listwą N+PE (2rzędy), IP65, AT&U/Mistral | 1SLM006501A1205 ABB

Opis i Kluczowe Cechy

Obudowa natynkowa z serii Mistral65 od renomowanego producenta ABB to zaawansowane rozwiązanie dedykowane do profesjonalnych instalacji elektrycznych. Model o pojemności 36 modułów, rozmieszczonych w dwóch rzędach, został zaprojektowany z myślą o maksymalnej elastyczności i bezpieczeństwie. Kluczowym atutem jest wysoki stopień ochrony IP65, który gwarantuje całkowitą pyłoszczelność oraz odporność na strugi wody, co czyni ją idealnym wyborem do wymagających aplikacji wnętrzowych. Konstrukcja charakteryzuje się wyjątkową wytrzymałością mechaniczną na poziomie IK09, co oznacza wysoką odporność na uderzenia o energii do 10J.

• Zwiększona pojemność: Specjalna konstrukcja maskownicy pozwala na uzyskanie jednego dodatkowego modułu na każdy rząd (po 0,5 modułu z lewej i prawej strony), co daje łącznie 38 modułów w obudowie 36-modułowej.
• Regulacja szyn DIN: Możliwość zmiany rozstawu szyn z 125 mm na 150 mm oraz regulacja głębokości ich osadzenia pozwala na montaż nie tylko standardowej aparatury modułowej, ale również wyłączników nadmiarowoprądowych S800 oraz wyłączników kompaktowych typu Tmax XT1 i XT3.
• Ergonomiczne drzwi: Przezroczyste drzwi z możliwością obustronnego montażu (otwieranie lewo/prawo) pod kątem pełnych 180 stopni ułatwiają dostęp do aparatury nawet w ciasnych przestrzeniach.
• Zarządzanie okablowaniem: Obudowa posiada fabryczne perforacje po bokach, ułatwiające wprowadzanie przewodów, oraz zestaw listew zaciskowych N+PE w komplecie.

Zgodność z Normami

Produkt został poddany rygorystycznym testom bezpieczeństwa i jakości. Obudowa spełnia wymagania testu rozżarzonym drutem (GWT) na poziomie 650°C, co potwierdza jej właściwości samogasnące i bezpieczeństwo pożarowe. Zgodność ze stopniem ochrony IP65 oraz klasą odporności mechanicznej IK09 sprawia, że urządzenie jest w pełni zgodne z europejskimi normami dotyczącymi rozdzielnic i obudów niskiego napięcia, zapewniając długotrwałą i bezawaryjną eksploatację w środowisku przemysłowym i komercyjnym.

Zastosowanie

Obudowa Mistral65 znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz przemyśle. Dzięki możliwości montażu zaawansowanej aparatury, takiej jak wyłączniki kompaktowe XT1/XT3, doskonale sprawdza się jako główna lub podrozdzielnica w halach produkcyjnych, warsztatach, magazynach oraz obiektach użyteczności publicznej. Jest to idealne rozwiązanie dla instalacji automatyki budynkowej, gdzie wymagana jest przejrzystość (dzięki transparentnym drzwiom) oraz wysoka odporność na czynniki zewnętrzne.

Wskazówki Montażowe

Montaż natynkowy ułatwiają perforacje boczne, które można precyzyjnie wybić pod dławiki. Brak perforacji na górze i dole obudowy pozwala instalatorowi na samodzielne i szczelne wykonanie otworów zgodnie z indywidualnym projektem. Istnieje możliwość łączenia obudów w zestawy przy użyciu dedykowanego łącznika 1SLM006500A1949 (otwór o średnicy 28,5 mm). Podczas instalacji aparatury o większych gabarytach, należy pamiętać o możliwości zmiany głębokości szyny DIN, co zapewnia optymalne dopasowanie maskownicy do czoła aparatów.

FAQ

• Czy obudowa zawiera listwy zaciskowe? Tak, produkt jest dostarczany w komplecie z listwami N+PE, co przyspiesza proces prefabrykacji rozdzielnicy.
• Czy mogę zamontować w niej wyłączniki kompaktowe? Tak, dzięki regulowanej głębokości szyny DIN, obudowa jest przystosowana do montażu wyłączników ABB S800 oraz Tmax XT1 i XT3.
• Czy drzwi można przełożyć na drugą stronę? Tak, konstrukcja zawiasów pozwala na montaż drzwi tak, aby otwierały się na lewą lub prawą stronę, zależnie od potrzeb instalacji.
• Czy obudowa nadaje się na zewnątrz? Producent wskazuje na zastosowania wnętrzowe, jednak wysoki stopień ochrony IP65 pozwala na pracę w miejscach o dużej wilgotności i zapyleniu.
