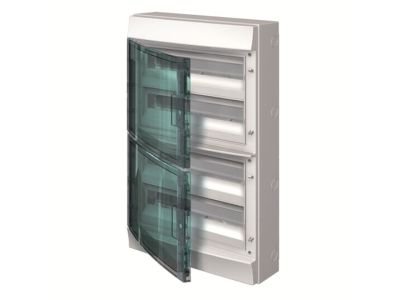

Obudowa Mistral65 drzwi przezroczyste 72 modułów z listwą N+PE, IP65, AT&U/Mistral | 1SLM006501A1209 ABB

Opis i Kluczowe Cechy

Obudowa ABB z serii Mistral65 o numerze katalogowym 1SLM006501A1209 to zaawansowane rozwiązanie rozdzielcze zaprojektowane z myślą o najbardziej wymagających aplikacjach wnętrzowych. Konstrukcja mieści aż 72 moduły aparatury modułowej, oferując wyjątkową elastyczność dzięki unikalnej konstrukcji maskownicy. Pozwala ona na uzyskanie jednego dodatkowego modułu na każdy rząd (poprzez wykorzystanie dodatkowych 0,5 modułu po lewej i prawej stronie), co jest kluczowe przy rozbudowanych systemach sterowania.

• Wysoki stopień ochrony: Klasa IP65 gwarantuje pełną pyłoszczelność oraz ochronę przed strugami wody, co pozwala na montaż w trudnych warunkach środowiskowych.
• Wytrzymałość mechaniczna: Obudowa charakteryzuje się parametrem IK09, co oznacza wysoką odporność na uderzenia mechaniczne.
• Transparentne drzwi: Wykonane z wysokiej jakości tworzywa, umożliwiają stały podgląd stanu aparatury bez konieczności otwierania obudowy. Drzwi posiadają kąt otwarcia wynoszący 180° i mogą być montowane jako lewo- lub prawostronne.
• Regulacja szyn DIN: Możliwość zmiany rozstawu szyn ze standardowych 125 mm na 150 mm oraz regulacja głębokości ich osadzenia pozwala na montaż nie tylko standardowej aparatury, ale również wyłączników nadmiarowoprądowych serii S800 oraz wyłączników kompaktowych Tmax XT1 i XT3.
• Kompletne wyposażenie: Produkt dostarczany jest z fabrycznymi listwami zaciskowymi N+PE, co znacząco przyspiesza proces prefabrykacji rozdzielnicy.

Zgodność z Normami

Produkt został poddany rygorystycznym testom bezpieczeństwa i jakości. Obudowa przeszła pomyślnie test rozżarzonym drutem (Glow Wire Test) przy temperaturze GWT=650°C, co potwierdza jej właściwości samogasnące i bezpieczeństwo pożarowe. Konstrukcja jest zgodna z międzynarodowymi normami dotyczącymi obudów i rozdzielnic niskiego napięcia, zapewniając niezawodność w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Dzięki swojej modułowości i wysokiej odporności, obudowa Mistral65 znajduje szerokie zastosowanie w:

• Przemyśle: Jako rozdzielnice sterownicze i zasilające w halach produkcyjnych narażonych na zapylenie i wilgoć.
• Automatyce budynkowej: Idealna do montażu sterowników PLC, zasilaczy oraz aparatury modułowej w dużych obiektach komercyjnych.
• Infrastrukturze: W miejscach, gdzie wymagana jest wysoka odporność mechaniczna (IK09) oraz pewność zasilania.

Wskazówki Montażowe

Instalacja obudowy została zoptymalizowana pod kątem wygody elektryka. Perforacje znajdujące się po bokach obudowy ułatwiają wprowadzanie przewodów, natomiast brak perforacji na górze i dole pozwala na precyzyjne wykonanie otworów pod dławiki zgodnie z indywidualnym projektem. Istnieje możliwość łączenia obudów w zestawy przy użyciu dedykowanego łącznika 1SLM006500A1949 (przekrój otworu 28,5 mm). Podczas montażu aparatury o większych gabarytach, takich jak XT1, należy pamiętać o dostosowaniu głębokości szyny DIN, co jest możliwe dzięki zintegrowanemu systemowi regulacji.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Producent wskazuje na zastosowania wnętrzowe. Mimo wysokiego IP65, w przypadku ekspozycji na bezpośrednie promieniowanie UV i skrajne warunki atmosferyczne, zaleca się konsultację techniczną lub stosowanie osłon.
• Czy w zestawie znajdują się szyny DIN? Tak, obudowa jest wyposażona w komplet szyn DIN z możliwością regulacji ich położenia.
• Jakie wyłączniki kompaktowe pasują do tej obudowy? Dzięki regulacji głębokości szyny, w obudowie można bezpiecznie zamontować wyłączniki ABB serii S800 oraz kompaktowe wyłączniki Tmax XT1 i XT3.
