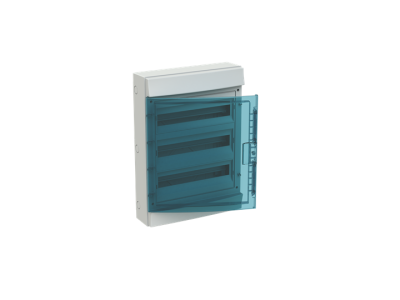

Obudowa Mistral65 drzwi przezroczyste 54 modułów AT&U/Mistral | 1SL1208A00 ABB

Alternatywny kod produktu: 1SL1208A00

Opis i Kluczowe Cechy

Obudowa Mistral65 (symbol 1SL1208A00) z przezroczystymi drzwiami to wszechstronny element osprzętu elektrycznego przeznaczony do montażu w instalacjach wewnętrznych. Wyposażona w perforacje boczne, umożliwia efektywną wentylację i ułatwia prowadzenie przewodów. Drzwi otwierane są pod kątem 180° w lewo lub prawo, co zapewnia swobodny dostęp do wnętrza obudowy.

• Przezroczyste drzwi: Umożliwiają szybką wizualną kontrolę stanu aparatury bez konieczności otwierania obudowy, co przyspiesza prace serwisowe i utrzymanie ruchu.
• Perforacje boczne: Gwarantują odpowiednią cyrkulację powietrza, zapobiegając przegrzewaniu się zainstalowanych urządzeń.
• Wybity otwór montażowy: Umożliwia instalację zestawu do łączenia obudów (przekrój Ø28,5 mm) lub dodatkowych dławików kablowych.
• Maskownica 1 dodatkowego modułu: Zwiększa elastyczność montażu, pozwalając na umieszczenie dodatkowych 0,5 modułu po obu stronach każdego rzędu.
• Regulacja szyny DIN (125/150 mm) i głębokości osadzenia: Dostosowywanie układu montażowego do różnych typów aparatury, w tym wyłączników instalacyjnych S800 oraz kompaktowych XT1 i XT3.

Zgodność z Normami

Obudowa Mistral65 spełnia wymagania norm europejskich dotyczących bezpieczeństwa mechanicznego, odporności na udary i testów ogniowych. Posiada stopień ochrony IK09 oraz test rozżarzonego drutu GWT >650°C. Produkt posiada deklarację zgodności CE.

Zastosowanie

Obudowa Mistral65 znajduje zastosowanie w instalacjach elektrycznych wymagających trwałej i funkcjonalnej obudowy dla aparatury modułowej.

• Montaż rozdzielnic elektrycznych w budynkach mieszkalnych i użytkowych.
• Zabezpieczenie aparatury pomiarowej i sterowniczej w szafach przemysłowych.
• Organizacja okablowania w szafach serwerowych i telekomunikacyjnych.
• Instalacje w miejscach o podwyższonych wymaganiach estetycznych (np. biura, centra danych).

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obszarze montażu. Obudowę mocować do stabilnej powierzchni (ściany lub konstrukcji nośnej) za pomocą dedykowanych uchwytów lub kotew. Podczas montażu szyny DIN należy uwzględnić wybrane ustawienie (125 mm lub 150 mm) oraz głębokość osadzenia, dostosowując ją do wymiarów aparatury. Perforacje boczne umożliwiają wprowadzenie kabli przez dławiki – należy upewnić się, że średnice otworów są zgodne z wymaganiami instalacji.

FAQ

• Czy obudowa Mistral65 posiada stopień ochrony IP? Stopień ochrony IP nie został podany w danych produktu. Produkt przeznaczony jest do instalacji wewnętrznych w suchych pomieszczeniach.
• Jakie aparaty można zamontować w tej obudowie? Obudowa przystosowana jest do montażu aparatury modułowej o standardowych wymiarach (1 moduł = 18 mm). Możliwe jest zainstalowanie wyłączników instalacyjnych S800 lub kompaktowych XT1 i XT3 dzięki regulacji szyny DIN.
• Czy drzwi otwierają się w obie strony? Tak, drzwi obudowy mogą być otwierane pod kątem 180° zarówno w lewo, jak i w prawo, co ułatwia dostęp w różnych konfiguracjach montażowych.
