Obudowa Mistral65 drzwi przezroczyste 48 modułów AT&U/Mistral | 1SL1207A00 ABB

Alternatywny kod produktu: 1SL1207A00

Opis i Kluczowe Cechy

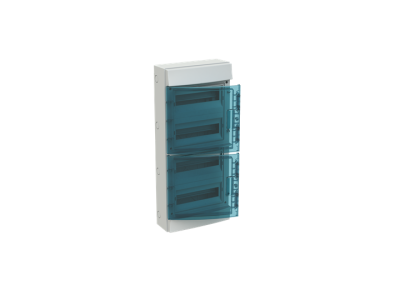

Obudowa Mistral65 (symbol 1SL1207A00) z przezroczystymi drzwiami to produkt zaprojektowany do aplikacji wnętrzowych, oferujący elastyczność montażu oraz wysoką wytrzymałość mechaniczną. Wyposażona w perforacje boczne ułatwiające wentylację, z możliwością wyboru otwarcia drzwi w lewo lub prawo (kąt 180°). Standardowa konfiguracja zapewnia montaż 48 modułów, z opcją zwiększenia pojemności o dodatkowy moduł poprzez maskownicę.

• 48 modułów z możliwością rozszerzenia: Standardowa pojemność to 48 modułów, z opcją dodania 1 modułu (0,5 modułu z każdej strony) dzięki dedykowanej maskownicy.
• Wysoka odporność mechaniczna IK09: Odporność na uderzenia, chroniąca aparaturę wewnętrzną przed uszkodzeniami mechanicznymi.
• Test rozżarzonego drutu GWT >650°C: Materiały spełniają wymogi przeciwpożarowe, minimalizując ryzyko zapłonu.
• Perforacje boczne: Umożliwiają swobodny przepływ powietrza, co poprawia chłodzenie aparatury wewnętrznej.
• Drzwi obrotowe 180° (lewo/prawo): Praktyczny dostęp do wnętrza obudowy, dostosowany do indywidualnych potrzeb montażowych.

Zgodność z Normami

Obudowa Mistral65 spełnia wymagania norm europejskich dotyczących bezpieczeństwa mechanicznego (IK09) i odporności na ciepło (GWT >650°C). Produkt posiada deklarację zgodności CE, co potwierdza jego zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Obudowa Mistral65 przeznaczona jest do stosowania w instalacjach elektrycznych wewnętrznych, gdzie wymagana jest ochrona aparatury, wentylacja oraz elastyczność montażu.

• Mocowanie aparatury modułowej (wyłączniki, rozłączniki, styczniki) w szafach sterowniczych i rozdzielnicach.
• Zastosowanie w systemach automatyki przemysłowej i budynkowej.
• Instalacje telekomunikacyjne i sieciowe wymagające ochrony przed uszkodzeniami mechanicznymi.
• Pomieszczenia biurowe i serwerownie, gdzie istotne jest estetyczne i funkcjonalne rozwiązanie montażowe.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac upewnij się, że miejsce montażu jest odpowiednio przygotowane – powierzchnia musi być równa i stabilna. Perforacje boczne pozwalają na swobodne układanie przewodów, natomiast otwór montażowy (28,5 mm) służy do wprowadzenia dodatkowych przewodów lub zestawu do łączenia obudów. Drzwi można zamontować z możliwością otwarcia w lewo lub prawo – dostosuj kierunek przed montażem. W przypadku konieczności zmiany rozstawu szyn DIN (125 mm na 150 mm) lub głębokości osadzenia, postępuj zgodnie z instrukcją producenta, aby zachować stabilność konstrukcji.

FAQ

• Czy obudowa Mistral65 posiada certyfikaty ogniowe? Tak, test rozżarzonego drutu GWT >650°C potwierdza wysoką odporność na zapłon i spełnienie wymogów przeciwpożarowych.
• Jakie są opcje otwarcia drzwi? Drzwi mogą być otwierane w lewo lub prawo pod kątem 180°, co ułatwia dostęp do aparatury w zależności od lokalizacji montażowej.
• Czy obudowa może być stosowana na zewnątrz? Obudowa Mistral65 jest przeznaczona wyłącznie do stosowania wewnątrz pomieszczeń. Do aplikacji zewnętrznych należy wybrać obudowę o odpowiednim stopniu ochrony IP.
