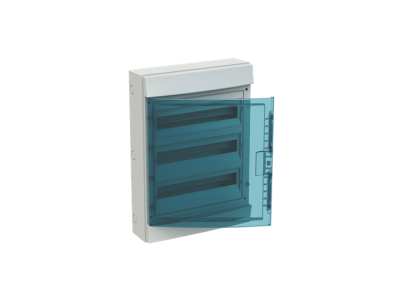

Obudowa Mistral65 drzwi przezroczyste 24 modułów AT&U/Mistral | 1SL1204A00 ABB

Alternatywny kod produktu: 1SL1204A00

Opis i Kluczowe Cechy

Obudowa modułowa Mistral65 (symbol 1SL1204A00) to dedykowane rozwiązanie dla instalacji wnętrzowych, wyposażone w drzwi przezroczyste i 24 pola modułowe. Posiada perforacje boczne ułatwiające wentylację, natomiast góra i dół obudowy nie są perforowane, co umożliwia swobodne montowanie dławików. Możliwość regulacji rozstawu szyn DIN (125 mm / 150 mm) oraz głębokości osadzenia pozwala na elastyczne dopasowanie do różnych typów aparatury modułowej, w tym wyłączników instalacyjnych S800 lub kompaktowych XT1/XT3.

• 24 moduły z możliwością rozszerzenia: Maskownica pozwala uzyskać dodatkowe 12 półmodułów (po 6 z każdej strony), zwiększając efektywną przestrzeń montażową.
• Drzwi otwierane do 180° w lewo lub prawo: Ułatwiają montaż i serwisowanie zainstalowanej aparatury, zapewniając pełny dostęp do wnętrza obudowy.
• Perforacje boczne z możliwością montażu dławików: Umożliwiają wprowadzanie kabli bez naruszania integralności strukturalnej obudowy, z zachowaniem stopnia ochrony IP.
• Regulacja rozstawu i głębokości szyn DIN: Dostosowanie do różnych typów aparatury modułowej, w tym wyłączników S800, XT1 i XT3, bez konieczności wymiany obudowy.
• Wysoka odporność mechaniczna IK09: Ochrona przed uderzeniami mechanicznymi o energii do 10 J, co zapewnia trwałość w trudnych warunkach przemysłowych.
• Test rozżarzonego drutu GWT >650°C: Zapewnia odporność na zapalenie i rozprzestrzenianie ognia, podnosząc poziom bezpieczeństwa pożarowego.

Zgodność z Normami

Obudowa Mistral65 spełnia wymagania norm europejskich dotyczących ochrony przeciwpożarowej, odporności mechanicznej oraz bezpieczeństwa instalacji elektrycznych. Posiada oznaczenie CE i jest zgodna z dyrektywami unijnymi w zakresie produktów budowlanych i elektrycznych.

Zastosowanie

Obudowa Mistral65 przeznaczona jest do montażu aparatury modułowej w instalacjach wnętrzowych, gdzie wymagana jest wysoka odporność mechaniczna i przeciwpożarowa.

• Instalacje przemysłowe i rozdzielnice niskiego napięcia.
• Szafy sterownicze i panele elektryczne wymagające przezroczystych drzwi dla łatwej identyfikacji stanu urządzeń.
• Miejsca o podwyższonym ryzyku uszkodzeń mechanicznych, np. hale produkcyjne, warsztaty.
• Aplikacje wymagające elastycznego dostosowania przestrzeni montażowej do różnych typów aparatury modułowej.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obszarze montażu. Obudowę należy zamontować na stabilnej powierzchni, z zachowaniem odpowiednich odstępów wentylacyjnych. Szyny DIN należy regulować przed montażem aparatury, a drzwi otwierać i zamykać w celu sprawdzenia zakresu ruchu. W przypadku stosowania dławików, należy wybrać odpowiednie otwory perforacji bocznej i dopasować średnicę kabla zgodnie z dokumentacją techniczną.

FAQ

• Czy obudowa Mistral65 posiada wentylację? Tak – perforacje boczne zapewniają naturalną cyrkulację powietrza, natomiast góra i dół nie są perforowane, co ułatwia montaż dławików i zachowanie stopnia ochrony IP.
• Jaki jest maksymalny przekrój kabla, który można wprowadzić przez perforacje boczne? Maksymalny przekrój kabla nie został podany w danych produktu. Zaleca się sprawdzenie dokumentacji technicznej lub konsultację z producentem w celu określenia maksymalnej średnicy kabla.
• Czy obudowę można stosować na zewnątrz? Obudowa Mistral65 jest przeznaczona wyłącznie do stosowania w pomieszczeniach suchych i chronionych przed warunkami atmosferycznymi. Do zastosowań zewnętrznych należy zastosować obudowę o odpowiednim stopniu ochrony IP.
