Obudowa Mistral65 drzwi przezroczyste 18 modułów AT&U/Mistral | 1SL1203A00 ABB

Alternatywny kod produktu: 1SL1203A00

Opis i Kluczowe Cechy

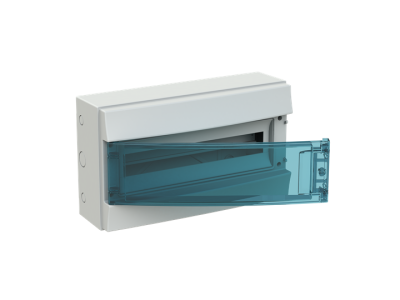

Obudowa Mistral65 z przezroczystymi drzwiami (symbol 1SL1203A00) przeznaczona jest do montażu w instalacjach wewnętrznych. Posiada 18 modułów i charakteryzuje się wysoką odpornością mechaniczną IK09 oraz ogniową GWT >650°C. Perforacje boczne ułatwiają wentylację i prowadzenie przewodów, natomiast brak perforacji u góry i dołu pozwala na swobodne wprowadzanie dławików. Drzwi otwierane są do lewej lub prawej strony pod kątem 180°, co ułatwia serwis i rozbudowę wyposażenia.

• Przezroczyste drzwi: Umożliwiają łatwą wizualną kontrolę stanu aparatury wewnątrz bez konieczności otwierania szafy.
• 18 modułów: Standardowa pojemność pozwalająca na montaż aparatury modułowej, liczników, zabezpieczeń i innych urządzeń.
• Regulowana głębokość szyny DIN: Możliwość dostosowania do różnych typów aparatury, w tym wyłączników instalacyjnych S800 oraz kompaktowych XT1/XT3 poprzez zmianę rozstawu 125 mm na 150 mm.
• Odporność mechaniczna IK09: Ochrona przed uderzeniami mechanicznymi – kluczowa w środowiskach przemysłowych i warsztatowych.
• Test ogniowy GWT >650°C: Zapewnia wysoką odporność na działanie ognia, zwiększając bezpieczeństwo przeciwpożarowe instalacji.

Zgodność z Normami

Obudowa Mistral65 spełnia wymagania norm europejskich dotyczących ochrony przeciwpożarowej, odporności mechanicznej i wentylacji. Została zaprojektowana zgodnie z dyrektywami Unii Europejskiej i posiada oznakowanie CE. Odporność ogniowa GWT >650°C oraz klasa IK09 potwierdzają jej przydatność do stosowania w instalacjach wymagających wysokich standardów bezpieczeństwa.

Zastosowanie

Obudowa Mistral65 przeznaczona jest do aplikacji wewnętrznych, gdzie wymagana jest trwała, bezpieczna i funkcjonalna obudowa aparatury elektrycznej.

• Montaż rozdzielnic instalacyjnych w budynkach mieszkalnych i biurowych.
• Szafy sterownicze w przemyśle – do zabezpieczenia układów automatyki i napędów.
• Pulpity sterownicze w maszynach przemysłowych – z możliwością szybkiego dostępu do aparatury.
• Obudowy licznikowe i zabezpieczeniowe – z widocznym stanem aparatury dzięki przezroczystym drzwiom.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obszarze montażu. Obudowę należy zamocować do konstrukcji nośnej za pomocą odpowiednich elementów mocujących, zapewniając stabilność i odpowiednią wentylację. Drzwi powinny otwierać się swobodnie, a mechanizm zawiasów należy dokręcić z zalecanym momentem. W przypadku regulacji szyny DIN należy postępować zgodnie z instrukcją producenta, dbając o zachowanie odpowiednich odstępów między aparaturą. Przed uruchomieniem instalacji należy sprawdzić poprawność połączeń i uziemienia.

FAQ

• Czy obudowa Mistral65 nadaje się do montażu zewnętrznego? Obudowa jest przeznaczona wyłącznie do zastosowań wewnętrznych – brak zabezpieczeń przed wilgocią i warunkami atmosferycznymi.
• Jakie aparaty można zamontować w tej obudowie? Obudowa 18-modułowa pozwala na montaż aparatury o standardowej szerokości modułowej. Możliwe jest zastosowanie wyłączników instalacyjnych S800 oraz kompaktowych XT1/XT3 dzięki regulowanej głębokości szyny DIN.
• Czy drzwi otwierają się tylko w jedną stronę? Drzwi są dwustronne – mogą otwierać się zarówno w lewo, jak i w prawo, co ułatwia dostęp w różnych konfiguracjach montażowych.
