Obudowa Mistral65 drzwi przezroczyste 12 modułów AT&U/Mistral | 1SL1202A00 ABB

Alternatywny kod produktu: 1SL1202A00

Opis i Kluczowe Cechy

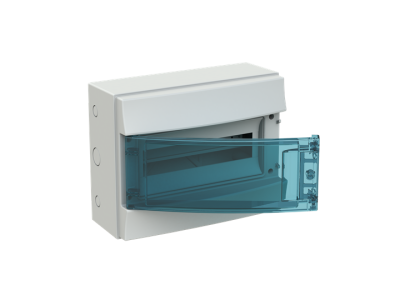

Obudowa modułowa Mistral65 (symbol 1SL1202A00) w wersji z drzwiami przezroczystymi, przeznaczona do instalacji w szafach sterowniczych i rozdzielnicach. Przeznaczona do montażu 12 modułów w układzie pojedynczym. Perforacje boczne ułatwiają wentylację i prowadzenie przewodów, natomiast brak perforacji u góry i dołu zapewnia dodatkową ochronę przy montażu dławików. Drzwi otwierają się na 180° w lewo lub prawo, co ułatwia dostęp do wnętrza podczas prac konserwacyjnych.

• Przeźroczyste drzwi: Umożliwiają szybką wizualną kontrolę stanu aparatury i ułatwiają czytelne oznakowanie modułów bez konieczności otwierania drzwi.
• Perforacje boczne: Zapewniają naturalną cyrkulację powietrza, co redukuje ryzyko przegrzania wnętrza obudowy.
• Przestronny układ 12 modułów: Standardowe wyprofilowanie szyn DIN pozwala na elastyczne rozmieszczenie aparatury modułowej.
• Wybity otwór montażowy (Ø28,5 mm): Umożliwia dodatkowe doprowadzenie przewodów lub montaż zestawu do łączenia obudów, zwiększając funkcjonalność instalacji.
• Stopień odporności IK09: Odporność na uderzenia mechaniczne do 5 J – zwiększa trwałość obudowy w trudnych warunkach przemysłowych.

Zgodność z Normami

Obudowa Mistral65 spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej, odporności mechanicznej i bezpieczeństwa pożarowego. Posiada test rozżarzonego drutu GWT >650°C oraz stopień ochrony IK09. Produkt jest zgodny z dyrektywami UE i posiada oznakowanie CE.

Zastosowanie

Obudowa Mistral65 z drzwiami przezroczystymi jest dedykowana do montażu aparatury modułowej w szafach sterowniczych, rozdzielnicach i systemach automatyki przemysłowej.

• Montaż aparatury zabezpieczającej (wyłączniki instalacyjne, kompaktowe, ograniczniki przepięć).
• Integracja z systemami sterowania i automatyki – możliwość montażu modułów sygnalizacyjnych, przekształtników czy zasilaczy.
• Szafy pomiarowe i telekomunikacyjne – ochrona wrażliwej elektroniki przed czynnikami zewnętrznymi.
• Małe rozdzielnice budynkowe i przemysłowe – estetyczne i funkcjonalne rozwiązanie dla instalacji elektrycznych.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Szyny DIN należy zamontować z zachowaniem odpowiedniego rozstawu (125 mm w standardzie). W przypadku konieczności głębszego osadzenia szyny (np. do montażu aparatury S800), należy dostosować konstrukcję obudowy. Drzwi należy zamontować tak, aby zapewniały płynne otwieranie na 180° bez ryzyka uszkodzenia zawiasów. Po zakończeniu montażu aparatury zaleca się przeprowadzenie testów funkcjonalnych i wizualnej kontroli szczelności.

FAQ

• Czy obudowa Mistral65 jest kompatybilna z innymi seriami AT&U/Mistral? Tak – obudowa posiada wybity otwór montażowy (Ø28,5 mm) umożliwiający łączenie z innymi obudowami serii Mistral65 za pomocą dedykowanego zestawu 1SLM006500A1949.
• Czy można zmienić rozstaw szyn DIN w tej obudowie? Tak – istnieje możliwość modyfikacji rozstawu szyn z 125 mm na 150 mm (dotyczy obudów wielorządowych), co pozwala na montaż szerszych aparatów (np. wyłączników kompaktowych XT1/XT3).
• Jaki jest maksymalny prąd, jaki można doprowadzić do obudowy? Dokładne parametry prądowe nie zostały określone w danych produktu. Należy zapoznać się z kartą katalogową producenta lub dokumentacją techniczną w celu określenia maksymalnego obciążenia.
