Obudowa Mistral65, 36-modułów (3 rzędy), drzwi przezroczyste, IP65, AT&U/Mistral | 1SL1206A00 ABB

Alternatywny kod produktu: 1SL1206A00

Opis i Kluczowe Cechy

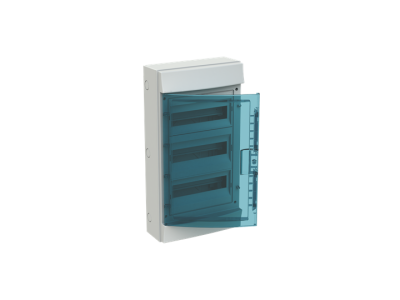

Obudowa Mistral65 (symbol 1SL1206A00) to modułowa szafa o pojemności 36 modułów (3 rzędy po 12 modułów) z drzwiami przezroczystymi. Przeznaczona do instalacji wewnętrznych, oferuje elastyczność montażu dzięki możliwości regulacji rozstawu szyn DIN (125 mm lub 150 mm) oraz głębokości osadzenia. Stopień ochrony IP65 zapewnia ochronę przed pyłem i strumieniami wody, zaś wytrzymałość mechaniczna IK09 chroni przed uderzeniami. Obudowa wyposażona jest w perforacje boczne ułatwiające wentylację i montaż dławików kablowych.

• Pojemność 36 modułów (3 rzędy): Optymalne rozwiązanie do rozbudowanych instalacji elektrycznych, telekomunikacyjnych lub automatyki przemysłowej.
• Drzwi przezroczyste: Umożliwiają łatwą identyfikację aparatury bez otwierania obudowy, co podnosi bezpieczeństwo i szybkość przeglądów.
• Stopień ochrony IP65: Ochrona przed pyłem i strumieniami wody – odpowiedni do stosowania w trudnych warunkach środowiskowych wewnątrz pomieszczeń.
• Regulacja szyn DIN (125 mm/150 mm): Pozwala na montaż szerszych aparatów (np. wyłączników S800, kompaktowych XT1/XT3) oraz dostosowanie do różnych standardów instalacyjnych.
• Perforacje boczne: Ułatwiają wentylację i wprowadzanie kabli przez dławiki, eliminując potrzebę dodatkowego wiercenia.

Zgodność z Normami

Obudowa Mistral65 spełnia wymogi norm europejskich dotyczących stopni ochrony (IP65), wytrzymałości mechanicznej (IK09) oraz odporności termicznej (test rozżarzonego drutu GWT ≥ 650°C). Posiada deklarację zgodności CE.

Zastosowanie

Obudowa Mistral65 służy jako modułowa szafa do montażu aparatury elektrycznej, telekomunikacyjnej i automatyki przemysłowej w instalacjach wewnętrznych.

• Centrale sterowania i rozdzielnice budynkowe – organizacja aparatury w jednym miejscu z łatwym dostępem.
• Szafy automatyki przemysłowej – montaż modułów PLC, styczników, przekaźników i innych urządzeń.
• Pulpity sterownicze i szafy serwerowe – zabezpieczenie wrażliwej elektroniki przed kurzem i wilgocią.
• Instalacje domowe i biurowe – estetyczne i funkcjonalne rozwiązanie do montażu modułów licznikowych, zabezpieczeń i osprzętu.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć zasilanie. Obudowę należy zamontować na stabilnej powierzchni, dbając o odpowiednie uszczelnienie IP65 (szczególnie w miejscach wprowadzania kabli). Szyny DIN należy zamontować zgodnie z wymaganym rozstawem (125 mm lub 150 mm), a aparaturę mocować z zalecanym momentem dokręcania. Używać wyłącznie dławików i akcesoriów zgodnych z dokumentacją produktu.

FAQ

• Czy obudowę można stosować na zewnątrz? Obudowa Mistral65 jest przeznaczona do stosowania wewnątrz pomieszczeń. Stopień ochrony IP65 chroni przed pyłem i strumieniami wody, ale nie zapewnia odporności na długotrwałe oddziaływanie warunków atmosferycznych (np. deszcz, promieniowanie UV).
• Jakie aparaty można zamontować w tej obudowie? Obudowa pozwala na montaż aparatury o szerokości do 18 mm na szynie DIN 125 mm (lub szerszej przy rozstawie 150 mm). Możliwe jest zamontowanie wyłączników instalacyjnych, kompaktowych, styczników, przekaźników oraz modułów automatyki.
• Czy drzwi można otworzyć pod dowolnym kątem? Tak, drzwi wyposażone są w zawiasy umożliwiające otwarcie pod kątem 180° zarówno w lewo, jak i w prawo, co ułatwia montaż i serwisowanie aparatury.
