Obudowa Mistral41W n/t drzwi przezroczyste 48 modułów z listwą N+PE, IP41, AT&U/Mistral | 1SPE007717F0721 ABB

Opis i Kluczowe Cechy

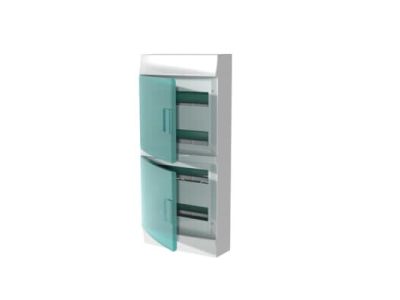

Obudowa natynkowa ABB z serii Mistral41W o pojemności 48 modułów to zaawansowane rozwiązanie dedykowane do profesjonalnych instalacji elektrycznych wewnątrz budynków. Konstrukcja charakteryzuje się wyjątkową estetyką dzięki zastosowaniu niewidocznych z zewnątrz perforacji umieszczonych w górnej i dolnej części korpusu, co pozwala na estetyczne wprowadzenie przewodów przy zachowaniu integralności wizualnej obudowy. Przezroczyste drzwi nie tylko umożliwiają szybką inspekcję stanu aparatury modułowej bez konieczności ich otwierania, ale również oferują pełną elastyczność montażu – mogą być instalowane tak, aby otwierały się na lewą lub prawą stronę pod kątem aż 180 stopni, co znacząco ułatwia prace serwisowe w ciasnych przestrzeniach.

• Zwiększona pojemność: Specjalnie zaprojektowana maskownica pozwala na uzyskanie jednego dodatkowego modułu na każdy rząd (poprzez wykorzystanie 0,5 modułu z lewej i prawej strony), co zwiększa elastyczność konfiguracji aparatury.
• Optymalny rozstaw: Standardowy rozstaw szyn DIN wynoszący 125 mm zapewnia odpowiednią przestrzeń dla okablowania i ułatwia montaż standardowych wyłączników nadmiarowoprądowych oraz różnicowoprądowych.
• Wyposażenie w listwy: Produkt dostarczany jest z fabrycznymi listwami zaciskowymi N+PE, co przyspiesza proces prefabrykacji rozdzielnicy.

Zgodność z Normami

Obudowa ABB Mistral41W została zaprojektowana i przetestowana pod kątem najwyższych standardów bezpieczeństwa obowiązujących w branży elektro-technicznej. Produkt charakteryzuje się stopniem wytrzymałości mechanicznej na poziomie IK08, co oznacza wysoką odporność na uderzenia o energii do 5 dżuli, chroniąc aparaturę przed uszkodzeniami fizycznymi. Bezpieczeństwo przeciwpożarowe potwierdza test rozżarzonym drutem (Glow Wire Test) o temperaturze GWT=650°C, co gwarantuje, że materiał obudowy jest samogasnący i nie podtrzymuje płomienia w przypadku awarii elektrycznej. Stopień ochrony IP41 zapewnia skuteczną barierę przed ciałami obcymi o średnicy powyżej 1 mm oraz przed pionowo spadającymi kroplami wody.

Zastosowanie

Dzięki swojej modułowej konstrukcji i estetycznemu wykończeniu, obudowa Mistral41W znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym. Jest idealnym wyborem dla:

• Rozdzielnic głównych i piętrowych w apartamentowcach.
• Systemów automatyki budynkowej, gdzie wymagana jest przejrzystość i łatwy dostęp do modułów sterujących.
• Instalacji biurowych, gdzie estetyka montażu natynkowego ma kluczowe znaczenie.
• Aplikacji wnętrzowych wymagających solidnej ochrony aparatury przy zachowaniu stopnia ochrony IP41.

Wskazówki Montażowe

Montaż obudowy ABB Mistral41W jest intuicyjny i zaprojektowany z myślą o komforcie instalatora. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Kierunek otwierania drzwi: Przed ostatecznym zamocowaniem warto ustalić optymalny kierunek otwierania drzwi (lewo/prawo), aby zapewnić swobodny dostęp do aparatury w miejscu montażu.
• Zarządzanie przewodami: Wykorzystaj fabryczne perforacje na górze i dole obudowy do wprowadzenia peszli lub przewodów, co zapewni czysty i profesjonalny wygląd instalacji.
• Moment dokręcania: Podczas montażu listew N+PE oraz aparatury na szynach DIN, należy stosować się do zaleceń producenta dotyczących momentu dokręcania zacisków, aby uniknąć przegrzewania się styków.
• Poziomowanie: Dzięki stabilnej konstrukcji tylnej ścianki, obudowę można łatwo wypoziomować na ścianie przed ostatecznym dokręceniem wkrętów montażowych.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Nie, model Mistral41W jest dedykowany wyłącznie do aplikacji wnętrzowych, o czym świadczy stopień ochrony IP41.
• Ile modułów faktycznie zmieszczę w tej obudowie? Obudowa jest przewidziana na 48 modułów podstawowych, jednak dzięki konstrukcji maskownicy można uzyskać dodatkową przestrzeń (łącznie do 52 modułów przy wykorzystaniu rezerw bocznych).
• Czy w zestawie znajdują się szyny DIN? Tak, obudowa jest wyposażona w szyny DIN o standardowym rozstawie 125 mm.
• Czy drzwi można zdemontować? Tak, konstrukcja zawiasów umożliwia łatwy demontaż drzwi na czas prac instalacyjnych lub zmianę strony ich otwierania.
