Obudowa Mistral41W n/t drzwi przezroczyste 48 modułów AT&U/Mistral | 1SPE007717F0720 ABB

Alternatywny kod produktu: 1SPE007717F0720

Opis i Kluczowe Cechy

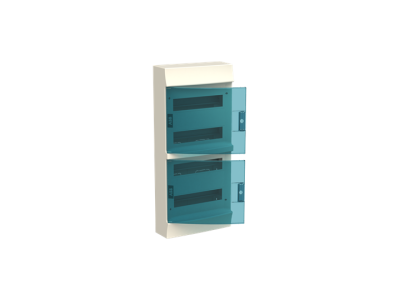

Obudowa Mistral41W (symbol 1SPE007717F0720) z przezroczystymi drzwiami to rozwiązanie zaprojektowane do aplikacji wnętrzowych w instalacjach elektrycznych i automatyce. Niewidoczne z zewnątrz perforacje na górze i dole obudowy zapewniają naturalną wentylację, utrzymując odpowiednią temperaturę wewnątrz. Drzwi otwierają się do lewej i prawej strony pod kątem 180°, a wbudowana maskownica umożliwia zwiększenie liczby modułów o 1 (po 0,5 modułu z każdej strony).

• 48 modułów: Duża pojemność dla aparatury modułowej, osprzętu i akcesoriów elektrycznych.
• Przezroczyste drzwi: Umożliwiają szybką wizualną kontrolę stanu aparatury bez konieczności otwierania szafki.
• Perforacje wentylacyjne (niewidoczne z zewnątrz): Zapewniają cyrkulację powietrza, redukując ryzyko przegrzania wewnątrz obudowy.
• Drzwi obustronne (180°): Ułatwiają montaż i serwisowanie aparatury z obu stron obudowy.
• Maskownica dodatkowego modułu: Zwiększa elastyczność montażową o 1 moduł na rząd, optymalizując zagospodarowanie przestrzeni.

Zgodność z Normami

Obudowa Mistral41W spełnia surowe wymagania norm europejskich dotyczących bezpieczeństwa mechanicznego, ochrony przed ogniem i wentylacji. Stopień wytrzymałości IK08 oraz test rozżarzonego drutu GWT >650°C potwierdzają zgodność z normami EN 62208, EN 61439-1 i innymi standardami dla obudów elektrycznych.

Zastosowanie

Obudowa Mistral41W przeznaczona jest do montażu aparatury modułowej w instalacjach wewnętrznych, gdzie wymagane jest bezpieczeństwo, wentylacja i łatwy dostęp do urządzeń.

• Montaż rozdzielnic elektrycznych w budynkach użyteczności publicznej i przemysłowych.
• Obudowy sterowników PLC i innych urządzeń automatyki przemysłowej.
• Pomieszczenia serwerowni i szafy telekomunikacyjne – ochrona wrażliwej aparatury.
• Instalacje domowe i biurowe – estetyczne i funkcjonalne rozwiązanie dla zabezpieczenia aparatury elektrycznej.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że obudowa jest odpowiednio miejscem instalacji (odpowiednie wymiary, wentylacja, ochrona przed czynnikami zewnętrznymi). Perforacje wentylacyjne muszą być odsłonięte, aby zapewnić prawidłową cyrkulację powietrza. Drzwi należy montować z uwzględnieniem kierunku otwierania (lewa/prawa strona) w zależności od lokalizacji obudowy. Maska dodatkowego modułu powinna być zamontowana zgodnie z dokumentacją techniczną.

FAQ

• Czy obudowa Mistral41W posiada stopień ochrony IP? Stopień ochrony IP nie został określony w danych produktu. Obudowa przeznaczona jest wyłącznie do stosowania wewnątrz pomieszczeń.
• Jaki jest rozstaw szyn DIN w obudowie? Rozstaw szyn DIN wynosi 125 mm, co umożliwia montaż standardowych aparatów modułowych.
• Czy perforacje wentylacyjne są widoczne z zewnątrz? Nie – perforacje są umieszczone wewnętrznie, dzięki czemu obudowa zachowuje estetyczny wygląd, a jednocześnie zapewnia odpowiednią wentylację.
