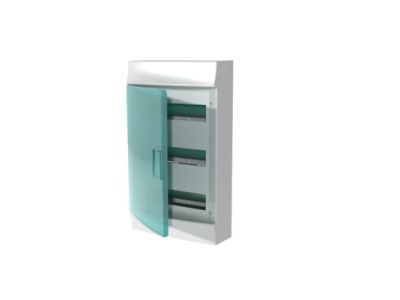

Obudowa Mistral41W n/t drzwi przezroczyste 36 modułów z listwą N+PE (3rzędy), IP41, AT&U/Mistral | 1SPE007717F0621 ABB

Opis i Kluczowe Cechy

Obudowa natynkowa ABB z serii Mistral41W to zaawansowane rozwiązanie dedykowane do profesjonalnych instalacji elektroenergetycznych wewnątrz budynków. Produkt charakteryzuje się trójrzędową konstrukcją, która pozwala na montaż łącznie 36 modułów aparatury modułowej. Unikalną cechą konstrukcyjną jest specjalnie zaprojektowana maskownica, która umożliwia uzyskanie jednego dodatkowego modułu na każdy rząd (poprzez wykorzystanie 0,5 modułu z lewej i prawej strony), co zwiększa elastyczność konfiguracji rozdzielnicy. Obudowa została wyposażona w przezroczyste drzwi, które pozwalają na szybką inspekcję stanu aparatury bez konieczności ich otwierania. Drzwi posiadają funkcję obustronnego montażu, co umożliwia ich otwieranie pod kątem 180 stopni zarówno na lewą, jak i prawą stronę, ułatwiając dostęp do wnętrza w ograniczonej przestrzeni.

• Stopień ochrony IP41: Zapewnia skuteczną ochronę przed ciałami obcymi o średnicy powyżej 1 mm oraz przed kapiącą pionowo wodą.
• Wytrzymałość mechaniczna IK08: Wysoka odporność na uderzenia mechaniczne gwarantuje trwałość obudowy w wymagających warunkach eksploatacji.
• Listwy N+PE w zestawie: Fabryczne wyposażenie w bloki zaciskowe N i PE przyspiesza proces okablowania i zapewnia porządek wewnątrz rozdzielnicy.
• Estetyka i funkcjonalność: Niewidoczne z zewnątrz perforacje na górze i dole obudowy pozwalają na estetyczne wprowadzenie przewodów przy zachowaniu wysokiej sztywności konstrukcji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Obudowa przeszła test rozżarzonym drutem (GWT) przy temperaturze 650°C, co potwierdza jej właściwości samogasnące i bezpieczeństwo pożarowe. Konstrukcja spełnia wymagania dla urządzeń II klasy ochronności, co jest kluczowe w nowoczesnych instalacjach budynkowych. Zastosowanie materiałów wysokiej jakości od renomowanego producenta ABB gwarantuje długowieczność i niezawodność potwierdzoną certyfikatami zgodności.

Zastosowanie

Obudowa Mistral41W znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz w lekkim przemyśle. Dzięki estetycznemu wykonaniu i kompaktowym wymiarom idealnie nadaje się do montażu w korytarzach, pomieszczeniach technicznych czy biurach. Jest to optymalny wybór dla instalatorów realizujących systemy automatyki budynkowej, rozdzielnice piętrowe oraz systemy sterowania oświetleniem, gdzie wymagana jest przejrzystość i łatwość obsługi przez użytkownika końcowego.

Wskazówki Montażowe

Montaż obudowy natynkowej ABB Mistral41W jest intuicyjny i zaprojektowany z myślą o komforcie pracy elektryka. Rozstaw szyn DIN wynosi standardowe 125 mm, co zapewnia optymalną przestrzeń na ułożenie przewodów pomiędzy rzędami aparatury. Podczas instalacji należy zwrócić uwagę na:

• Kierunek otwierania drzwi: Przed ostatecznym zamocowaniem warto dostosować kierunek otwierania drzwi (lewo/prawo) do specyfiki miejsca montażu.
• Wprowadzanie przewodów: Wykorzystanie fabrycznych perforacji pozwala na czyste i bezpieczne wprowadzenie peszli lub kabli bez ryzyka uszkodzenia struktury obudowy.
• Zaciski N+PE: Zaleca się stosowanie odpowiednich momentów dokręcania dla listew zaciskowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.

FAQ

1. Czy obudowa zawiera szyny DIN w zestawie?
Tak, obudowa jest fabrycznie wyposażona w szyny DIN o rozstawie 125 mm, gotowe do montażu aparatury modułowej.

2. Czy można zmienić stronę otwierania drzwi po zamontowaniu obudowy?
Tak, konstrukcja zawiasów pozwala na zmianę strony otwierania drzwi (lewa/prawa) w dowolnym momencie, co jest szczególnie przydatne przy zmianie aranżacji wnętrza.

3. Jaka jest maksymalna liczba modułów, którą można zamontować?
Standardowo obudowa mieści 36 modułów (3 rzędy po 12), jednak dzięki specjalnej konstrukcji maskownicy możliwe jest uzyskanie dodatkowego miejsca, co pozwala na montaż do 39 modułów (3 rzędy po 13 modułów).
