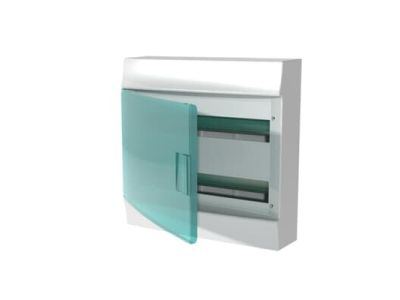

Obudowa Mistral41W n/t drzwi przezroczyste 36 modułów z listwą N+PE (2rzędy), IP41, AT&U/Mistral | 1SPE007717F0921 ABB

Opis i Kluczowe Cechy

Obudowa Mistral41W od renomowanego producenta ABB to zaawansowane rozwiązanie w dziedzinie rozdziału energii, zaprojektowane z myślą o profesjonalnych instalacjach wnętrzowych. Produkt charakteryzuje się pojemnością 36 modułów rozmieszczonych w dwóch rzędach, co zapewnia optymalną przestrzeń dla aparatury modułowej. Unikalną cechą konstrukcyjną jest maskownica pozwalająca na uzyskanie jednego dodatkowego modułu na każdy rząd (poprzez wykorzystanie 0,5 modułu z lewej i prawej strony), co zwiększa elastyczność konfiguracji. Obudowa została wykonana z wysokiej jakości tworzywa, które przeszło test rozżarzonym drutem GWT o temperaturze 650°C, co gwarantuje bezpieczeństwo przeciwpożarowe. Stopień ochrony IP41 zabezpiecza wnętrze przed ciałami obcymi o średnicy powyżej 1 mm oraz przed pionowo spadającymi kroplami wody, natomiast wysoka odporność mechaniczna na poziomie IK08 chroni przed uderzeniami o energii do 5 dżuli.

• Pojemność: 36 modułów (z możliwością rozszerzenia o dodatkowe miejsca).
• Konstrukcja drzwi: Przezroczyste drzwi z możliwością obustronnego montażu (lewo/prawo) i kątem otwarcia do 180°.
• Wyposażenie: W zestawie znajdują się fabryczne listwy zaciskowe N+PE, co przyspiesza proces prefabrykacji.
• Estetyka: Niewidoczne z zewnątrz perforacje na górze i dole obudowy pozwalają na estetyczne wprowadzenie przewodów bez naruszania designu zewnętrznego.

Zgodność z Normami

Obudowa ABB Mistral41W została zaprojektowana i wyprodukowana zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnienie wymagań dotyczących testu rozżarzonym drutem (GWT 650°C) potwierdza jej przydatność do montażu w budynkach użyteczności publicznej oraz mieszkalnej. Produkt posiada certyfikację potwierdzającą stopień ochrony IP41 oraz wytrzymałość mechaniczną IK08, co czyni go niezawodnym elementem nowoczesnej infrastruktury elektroenergetycznej.

Zastosowanie

Dzięki swojej uniwersalności i estetycznemu wykonaniu, obudowa Mistral41W znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz w lekkim przemyśle. Jest idealnym wyborem do tworzenia rozdzielnic piętrowych, sterowniczych oraz zabezpieczających wewnątrz budynków. Przezroczyste drzwi pozwalają na szybką inspekcję stanu aparatury (np. wyłączników nadmiarowoprądowych czy różnicowoprądowych) bez konieczności otwierania obudowy, co jest kluczowe w obiektach biurowych i technicznych.

Wskazówki Montażowe

Montaż natynkowy obudowy Mistral41W jest intuicyjny i przyjazny dla instalatora. Rozstaw szyn DIN wynosi standardowe 125 mm, co zapewnia odpowiednią przestrzeń na prowadzenie przewodów pomiędzy rzędami aparatury. Podczas instalacji należy zwrócić uwagę na:

• Kierunek otwierania drzwi: Możliwość przełożenia zawiasów pozwala na dostosowanie kierunku otwierania (lewo/prawo) do warunków panujących w miejscu montażu.
• Wprowadzanie kabli: Wykorzystanie dedykowanych perforacji na górze i dole obudowy ułatwia zachowanie wysokiej estetyki instalacji.
• Zaciski N+PE: Należy upewnić się, że przewody są dokręcone z odpowiednim momentem, aby zapewnić trwały kontakt elektryczny na listwach zaciskowych.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Nie, model Mistral41W o stopniu ochrony IP41 jest dedykowany wyłącznie do aplikacji wnętrzowych.
• Czy w zestawie są szyny DIN? Tak, obudowa jest wyposażona w szyny DIN o rozstawie 125 mm.
• Czy można zmienić stronę otwierania drzwi po zamontowaniu obudowy? Tak, konstrukcja umożliwia zmianę strony otwierania drzwi w dowolnym momencie, co zwiększa ergonomię użytkowania.
• Ile modułów faktycznie zmieszczę w tej obudowie? Standardowo obudowa mieści 36 modułów, jednak dzięki specjalnej konstrukcji maskownicy można uzyskać dodatkowe miejsce na 1 moduł w każdym rzędzie.
