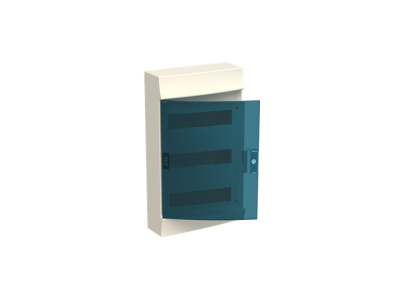

Obudowa Mistral41W n/t drzwi przezroczyste 36 modułów 3F, AT&U/Mistral | 1SPE007717F0620 ABB

Alternatywny kod produktu: 1SPE007717F0620

Opis i Kluczowe Cechy

Obudowa modułowa Mistral41W z przezroczystymi drzwiami (n/t, numer katalogowy 1SPE007717F0620) to rozwiązanie przeznaczone do montażu aparatury elektrycznej w instalacjach wnętrzowych. Posiada niewidoczne z zewnątrz perforacje wentylacyjne na górze i dole, zapewniające cyrkulację powietrza przy zachowaniu szczelności obudowy. Drzwi otwierane są w obie strony pod kątem 180°, co ułatwia dostęp do aparatury. Rozstaw szyn DIN 125 mm gwarantuje kompatybilność z szeroką gamą urządzeń modułowych.

• Przezroczyste drzwi: Umożliwiają szybką wizualną kontrolę stanu aparatury i ułatwiają identyfikację modułów bez konieczności otwierania obudowy.
• Niewidoczne perforacje wentylacyjne: Zapewniają wymianę powietrza, redukując ryzyko przegrzania aparatury przy zachowaniu szczelności obudowy.
• Drzwi otwierane pod kątem 180° (lewa/prawa): Umożliwiają ergonomiczny dostęp do aparatury z dowolnej strony obudowy.
• Maskownica na dodatkowe 1 moduł: Zapewnia elastyczność w układzie aparatury – 0,5 modułu po lewej i prawej stronie każdego rzędu.
• Stopień wytrzymałości mechanicznej IK08: Odporność na uderzenia mechaniczne – gwarancja trwałości obudowy w warunkach przemysłowych.
• Test rozżarzonym drutem GWT > 650°C: Wysoka odporność ogniowa – minimalizuje ryzyko rozprzestrzeniania się pożaru w instalacji.

Zgodność z Normami

Obudowa spełnia wymogi norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych, w tym dyrektyw LVD i EMC. Posiada deklarację zgodności CE. Testy ogniowe (GWT > 650°C) oraz odporność mechaniczna IK08 potwierdzają zgodność z normami IEC 62208 i EN 60439.

Zastosowanie

Obudowa Mistral41W przeznaczona jest do montażu aparatury modułowej w instalacjach wnętrzowych, gdzie wymagana jest ochrona przed pyłem, wilgocią i uszkodzeniami mechanicznymi.

• Montaż rozdzielnic i szaf sterowniczych w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Zabezpieczenie aparatury pomiarowej, zabezpieczeń nadprądowych i sterowników PLC w halach produkcyjnych.
• Stosowanie w systemach automatyki budynkowej i instalacjach inteligentnych.
• Wykorzystanie w rozdzielniach podtynkowych i natynkowych jako estetyczna osłona aparatury.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel SEP po odłączeniu napięcia w instalacji. Obudowę należy mocować do stabilnej konstrukcji nośnej z uwzględnieniem zalecanego rozstawu szyn DIN (125 mm). Przed montażem aparatury należy sprawdzić kompatybilność wymiarową z planowaną aparaturą modułową. Upewnić się, że perforacje wentylacyjne nie są zasłonięte, aby zapewnić odpowiednią cyrkulację powietrza. Drzwi powinny być zamykane z lekkim dociskiem, aby zapewnić szczelność.

FAQ

• Czy obudowa Mistral41W jest odporna na kurz i wilgoć? Obudowa posiada perforacje wentylacyjne, jednak nie jest przeznaczona do stosowania w środowiskach mokrych lub silnie zapylonych. Przeznaczona jest do suchych pomieszczeń wnętrzowych.
• Ile dodatkowych modułów można uzyskać dzięki maskownicy? Maskownica umożliwia uzyskanie 1 dodatkowego modułu na rząd aparatury – po 0,5 modułu z lewej i prawej strony każdego rzędu.
• Jaki jest rozstaw szyn DIN w obudowie? Rozstaw szyn DIN wynosi 125 mm, co zapewnia kompatybilność z większością aparatury modułowej dostępnej na rynku.
