Obudowa Mistral41W n/t drzwi przezroczyste 36 modułów 2F, AT&U/Mistral | 1SPE007717F0920 ABB

Alternatywny kod produktu: 1SPE007717F0920

Opis i Kluczowe Cechy

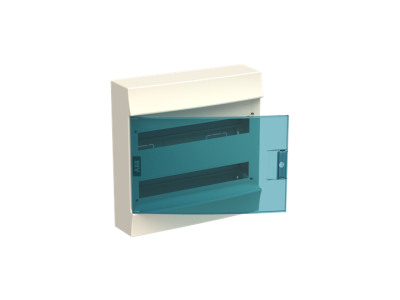

Obudowa Mistral41W (symbol 1SPE007717F0920) to zaawansowana konstrukcja przeznaczona do zastosowań wewnątrz pomieszczeń. Przeznaczona na 36 modułów o rozstawie szyn DIN wynoszącym 125 mm. Charakteryzuje się drzwiami przezroczystymi, które otwierają się w lewo lub prawo pod kątem 180°, zapewniając swobodny dostęp do wyposażenia. Niewidoczne z zewnątrz perforacje na górze i dole obudowy gwarantują efektywną wentylację, minimalizując ryzyko przegrzania instalacji.

• Przezroczyste drzwi: Umożliwiają wizualną kontrolę stanu aparatury bez konieczności otwierania obudowy, co przyspiesza przeglądy i konserwację.
• Otwartość drzwi 180°: Pełny dostęp do wnętrza obudowy ułatwia montaż, serwisowanie i wymianę modułów, nawet w ciasnych przestrzeniach.
• Maska na 1 dodatkowy moduł (0,5 modułu z każdej strony): Zwiększa elastyczność montażową, pozwalając na optymalne zagospodarowanie przestrzeni w obudowie.
• Stopień ochrony IK08: Wysoka odporność na uderzenia mechaniczne – zapewnia trwałość obudowy nawet w trudnych warunkach eksploatacyjnych.
• Test rozżarzonym drutem GWT >650°C: Potwierdza wysoką odporność termiczną i ognioodporność materiału, kluczową dla bezpieczeństwa przeciwpożarowego.

Zgodność z Normami

Obudowa Mistral41W spełnia wymagania norm europejskich dotyczących ochrony przeciwpożarowej, mechanicznej i środowiskowej. Została zaprojektowana zgodnie z dyrektywami Unii Europejskiej i posiada oznaczenie CE. Test rozżarzonym drutem GWT >650°C oraz klasa IK08 potwierdzają zgodność z normami VDE, IEC i EN.

Zastosowanie

Obudowa Mistral41W znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiej ochrony aparatury, estetycznego wyglądu i łatwego dostępu do komponentów.

• Rozdzielnice i szafy sterownicze w budynkach użyteczności publicznej i przemysłowych.
• Instalacje automatyki budynkowej i systemów sterowania.
• Obudowy dla aparatury pomiarowej i zabezpieczeniowej.
• Zastosowania, gdzie wymagana jest widoczność stanu pracy urządzeń bez otwierania drzwi.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Należy zapewnić odpowiednią wentylację poprzez niewidoczne perforacje w górnej i dolnej części obudowy. Drzwi montować zgodnie z kierunkiem otwarcia (lewo/prawo) w zależności od wymagań instalacji. Przed montażem aparatury upewnić się, że szyny DIN są prawidłowo zamocowane i wyprofilowane. Podczas serwisu unikać blokowania drzwi w pozycji otwartej poniżej 90°.

FAQ

• Czy obudowa posiada dodatkowe uszczelnienia przeciwpyłowe? W standardowym wykonaniu nie posiada dodatkowych uszczelek przeciwpyłowych. Niewidoczne perforacje zapewniają wentylację, ale nie są szczelne dla pyłów.
• Jaki jest maksymalny rozstaw szyn DIN w obudowie? Rozstaw szyn DIN wynosi 125 mm, co umożliwia montaż standardowych aparatów modułowych o szerokości 9 mm.
• Czy drzwi można zamontować w lewo lub prawo? Tak, drzwi są przystosowane do montażu w lewo lub prawo, z możliwością otwarcia pod kątem 180°.
