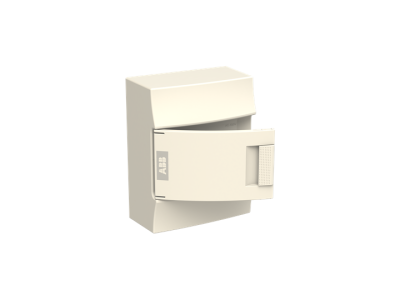

Obudowa Mistral41W n/t drzwi pełne 8 modułów, IP41, AT&U/Mistral | 1SPE007717F0310 ABB

Alternatywny kod produktu: 1SPE007717F0310

Opis i Kluczowe Cechy

Obudowa natynkowa Mistral41W od AT&U (symbol 1SPE007717F0310) przeznaczona jest do instalacji wewnętrznych. Posiada stopień ochrony IP41, wytrzymałość mechaniczną IK08 oraz drzwi pełne otwierane o 180°. Pojemność 8 modułów z możliwością zwiększenia o 1 moduł dzięki maskownicy, a rozstaw szyn DIN wynosi 125 mm.

• Stopień ochrony IP41: chroni przed ciałami stałymi o średnicy >1 mm oraz przed kroplami wody padającymi pionowo, co zapewnia bezpieczną pracę w suchych pomieszczeniach wnętrzowych.
• Wytrzymałość mechaniczna IK08: odporność na uderzenia energią 5 J – zabezpiecza aparaturę wewnątrz przed przypadkowymi uszkodzeniami mechanicznymi.
• Test rozżarzonym drutem GWT 650°C: obudowa spełnia wymagania ogniowe, co zwiększa bezpieczeństwo pożarowe instalacji.
• Drzwi otwierane o 180°: umożliwiają wygodny dostęp do aparatury z obu stron, ułatwiając montaż i konserwację.
• Maskownica zwiększająca pojemność: umożliwia uzyskanie jednego dodatkowego modułu na rząd (po 0,5 modułu z każdej strony), co daje większą elastyczność przy rozbudowie.
• Niewidoczne perforacje: otwory wentylacyjne na górze i dole obudowy są ukryte, zachowując estetyczny wygląd.

Zgodność z Normami

Obudowa Mistral41W jest zgodna z wymaganiami norm europejskich oraz posiada certyfikat CE. Spełnia wymagania testu rozżarzonego drutu GWT 650°C, stopień ochrony IP41 oraz wytrzymałość mechaniczną IK08. Szczegółowe numery norm nie zostały podane w dokumentacji producenta.

Zastosowanie

Obudowa przeznaczona do montażu natynkowego w instalacjach wewnętrznych. Idealna do rozdzielnic mieszkaniowych, biurowych i lekkiego przemysłu.

• Montaż mechanizmów modułowych (wyłączniki, styczniki, przyciski) w domowych rozdzielnicach elektrycznych.
• Instalacja w suchych pomieszczeniach wnętrzowych (biura, magazyny, lokale użytkowe) gdzie wymagana jest ochrona przed przypadkowym dotykiem i kroplami wody.
• Wykorzystanie w systemach automatyki budynkowej – obudowa zapewnia wystarczającą przestrzeń dla 8 modułów (z możliwością rozszerzenia) do zabudowy sterowników PLC, styczników i przekaźników.
• Aplikacje wymagające podwyższonej wytrzymałości mechanicznej (IK08) – np. w warsztatach czy pomieszczeniach technicznych.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Obudowę mocuje się na ścianie (montaż natynkowy). Szynowe elementy modułowe montuje się na szynie DIN TH35 (rozstaw szyn 125 mm). Przewody prowadzić przez perforacje górne i dolne obudowy. Zaleca się stosowanie odpowiednich dławic i przepustów w celu zachowania szczelności IP41. Moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z danymi konkretnych aparatów modułowych.

FAQ

• Czy obudowa jest fabrycznie wyposażona w szyny DIN? Dokumentacja producenta nie zawiera informacji na ten temat. W celu potwierdzenia zawartości zestawu prosimy o kontakt z dostawcą.
• Jaki jest stopień ochrony obudowy? Obudowa ma stopień ochrony IP41 – chroni przed ciałami stałymi o średnicy >1 mm oraz przed kroplami wody padającymi pionowo. Wytrzymałość mechaniczna wynosi IK08.
• Czy drzwi można montować jako lewostronne lub prawostronne? Drzwi otwierają się pod kątem 180°, co pozwala na dostosowanie kierunku otwierania (na lewą lub prawą stronę) w zależności od potrzeb montażowych.
