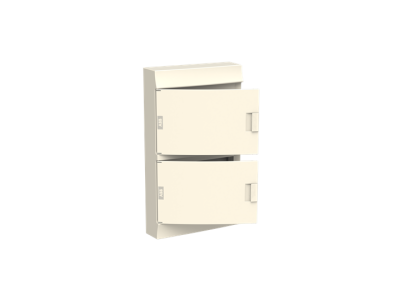

Obudowa Mistral41W n/t drzwi pełne 72 moduły, IP41, AT&U/Mistral | 1SPE007717F1110 ABB

Alternatywny kod produktu: 1SPE007717F1110

Opis i Kluczowe Cechy

Obudowa natynkowa Mistral41W (symbol 1SPE007717F1110) od AT&U/Mistral to rozwiązanie przeznaczone do aplikacji wnętrzowych, oferujące 72 moduły oraz stopień ochrony IP41. Dzięki pełnym drzwiom z możliwością otwierania pod kątem 180° w lewo lub w prawo zapewnia łatwy dostęp do aparatury, a perforacje wentylacyjne niewidoczne z zewnątrz gwarantują skuteczne odprowadzanie ciepła bez naruszania estetyki. Maskownica umożliwia uzyskanie dodatkowego modułu na rząd (po 0,5 modułu z każdej strony), co zwiększa elastyczność aranżacji wnętrza.

• 72 moduły (36 miejsc na szynie DIN, 2 rzędy): wystarczająca liczba pól do rozbudowy instalacji – idealne do budynków mieszkalnych i obiektów usługowych.
• Stopień ochrony IP41: ochrona przed wnikaniem ciał stałych o średnicy 1 mm oraz przed bryzgami wody – bezpieczne użytkowanie w pomieszczeniach suchych i wilgotnych, np. w korytarzach czy pomieszczeniach technicznych.
• Wytrzymałość mechaniczna IK08: odporność na uderzenia energią 5 J – zwiększona trwałość w przypadku przypadkowego kontaktu lub transportu.
• Test rozżarzonym drutem GWT = 650°C: materiał obudowy spełnia wymogi odporności na zapłon i rozprzestrzenianie ognia, co podnosi bezpieczeństwo instalacji elektrycznej.
• Rozstaw szyn DIN 125 mm oraz maskownica zwiększająca o 1 moduł na rząd: optymalne wykorzystanie przestrzeni – łatwe montowanie aparatury modułowej bez zbędnych strat miejsca.

Zgodność z Normami

Obudowa Mistral41W została zaprojektowana zgodnie z wymaganiami europejskich norm dla obudów elektroinstalacyjnych, co potwierdza certyfikat CE. Stopień wytrzymałości mechanicznej IK08 spełnia kryteria norm dotyczących odporności na uderzenia mechaniczne. Przeprowadzony test rozżarzonym drutem w temperaturze 650°C świadczy o spełnieniu wysokich standardów bezpieczeństwa pożarowego.

Zastosowanie

Obudowa Mistral41W sprawdza się w budynkach mieszkalnych, biurowych oraz użyteczności publicznej, gdzie wymagana jest estetyczna i funkcjonalna rozdzielnica natynkowa. Dzięki dużej liczbie modułów i łatwemu dostępowi do szyn DIN znajduje zastosowanie w:

• Instalacjach w nowym budownictwie oraz modernizowanych budynkach – rozdzielnice główne i podrozdzielnice.
• Systemach sterowania oświetleniem, ogrzewaniem i automatyką budynkową (np. sterowniki, przekaźniki, styczniki).
• Instalacjach teleinformatycznych i niskoprądowych, gdzie wymagane jest oddzielenie obwodów silnoprądowych od kontrolnych.
• Zabudowie w pomieszczeniach gospodarczych, korytarzach i pomieszczeniach technicznych o normalnej wilgotności (IP41).

Wskazówki Montażowe

Montaż obudowy może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (kwalifikacje elektryczne). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Obudowa przeznaczona jest do montażu na ścianie w pozycji pionowej. Aparaturę modułową mocuje się na szynach TH35 (DIN) o rozstawie 125 mm. Zaleca się stosowanie przewodów o przekroju dobranym do prądu obwodu oraz dokręcanie zacisków zgodnie z dokumentacją producenta. Należy pamiętać, że maskownica pozwala uzyskać dodatkowy moduł na rząd (po 0,5 modułu po obu stronach), co warto uwzględnić przy planowaniu rozmieszczenia aparatów.

FAQ

• Ile modułów można zamontować w obudowie Mistral41W? Obudowa oferuje 72 moduły (36 miejsc na szynie DIN w dwóch rzędach). Dzięki maskownicy istnieje możliwość uzyskania 1 dodatkowego modułu na rząd (0,5 modułu po lewej i prawej stronie), co łącznie daje 74 moduły przy odpowiednim ułożeniu aparatów.
• Jaki stopień ochrony i wytrzymałość mechaniczną ma obudowa? Obudowa posiada stopień ochrony IP41 (ochrona przed ciałami stałymi 1 mm i bryzgami wody) oraz wytrzymałość mechaniczną IK08 (odporność na uderzenia energią 5 J). Parametry te zapewniają bezpieczną eksploatację w typowych warunkach wnętrzowych.
• Czy drzwi obudowy można otwierać w obie strony? Tak, drzwi pełne można otwierać pod kątem 180° zarówno w lewo, jak i w prawo. Umożliwia to łatwy dostęp do aparatury z dowolnej strony, co jest szczególnie przydatne przy ciasnych zabudowach lub w korytarzach.
