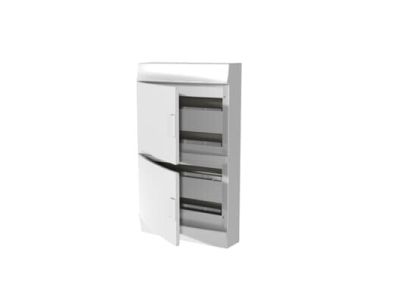

Obudowa Mistral41W n/t drzwi pełne 72 modułów z listwą N+PE, AT&U/Mistral | 1SLM004102A3110 ABB

Opis i Kluczowe Cechy

Obudowa ABB z serii Mistral41W o numerze katalogowym 1SLM004102A3110 to zaawansowane rozwiązanie natynkowe zaprojektowane z myślą o profesjonalnych instalacjach elektroinstalacyjnych. Jednostka ta oferuje przestrzeń na 72 moduły, co pozwala na montaż rozbudowanej aparatury zabezpieczającej i sterowniczej w czterech rzędach. Unikalną cechą konstrukcyjną jest maskownica umożliwiająca uzyskanie jednego dodatkowego modułu w każdym rzędzie (poprzez wykorzystanie 0,5 modułu z lewej i prawej strony), co znacząco zwiększa elastyczność konfiguracji przy gęstym upakowaniu aparatury. Pełne drzwi zapewniają estetyczny wygląd i ochronę komponentów, a ich konstrukcja pozwala na otwarcie pod kątem 180 stopni, z możliwością montażu zawiasów zarówno po lewej, jak i prawej stronie. Obudowa charakteryzuje się wysoką odpornością mechaniczną na poziomie IK08 oraz przeszła test rozżarzonym drutem GWT o temperaturze 650 stopni Celsjusza, co gwarantuje najwyższy poziom bezpieczeństwa.

• Pojemność znamionowa: 72 moduły z opcją rozszerzenia o dodatkowe miejsca w każdym rzędzie.
• Wytrzymałość mechaniczna: Stopień ochrony IK08 zapewnia odporność na uderzenia o energii do 5 dżuli.
• Bezpieczeństwo pożarowe: Materiał obudowy przeszedł test rozżarzonym drutem GWT 650°C, co potwierdza właściwości samogasnące.
• Wyposażenie systemowe: W zestawie znajdują się dedykowane listwy zaciskowe N+PE, co przyspiesza proces prefabrykacji rozdzielnicy.
• Ergonomia pracy: Rozstaw szyn DIN wynoszący 125 mm zapewnia komfortową przestrzeń do prowadzenia przewodów między rzędami aparatury.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa dla rozdzielnic niskiego napięcia przeznaczonych do użytku domowego i podobnego. Stopień wytrzymałości mechanicznej IK08 świadczy o wysokiej odporności na uszkodzenia fizyczne, co jest kluczowe w środowiskach o zwiększonym ryzyku przypadkowych uderzeń. Zgodność z testem GWT 650°C (Glow Wire Test) potwierdza, że materiały użyte do produkcji obudowy nie podtrzymują płomienia, co jest niezbędnym wymogiem w nowoczesnym budownictwie w zakresie ochrony przeciwpożarowej instalacji elektrycznych.

Zastosowanie

Obudowa Mistral41W znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym, komercyjnym oraz w obiektach użyteczności publicznej. Dzięki estetycznemu wykonaniu i pełnym drzwiom, które maskują aparaturę, idealnie komponuje się w korytarzach, pomieszczeniach technicznych oraz biurach. Jest dedykowana do montażu aparatury modułowej takiej jak wyłączniki nadprądowe, różnicowoprądowe, ograniczniki przepięć czy zaawansowane sterowniki automatyki budynkowej. Przeznaczona jest wyłącznie do aplikacji wewnątrz budynków (montaż natynkowy).

Wskazówki Montażowe

Montaż natynkowy ułatwiają niewidoczne z zewnątrz perforacje umieszczone w górnej i dolnej części obudowy, które pozwalają na precyzyjne i estetyczne wprowadzenie przewodów oraz rurek instalacyjnych. Rozstaw szyn DIN wynoszący 125 mm zapewnia optymalną przestrzeń roboczą, co znacząco przyspiesza proces okablowania i ułatwia zachowanie odpowiedniego promienia gięcia przewodów o większych przekrojach. Możliwość zmiany kierunku otwierania drzwi do 180 stopni pozwala na pełny dostęp do aparatury nawet w ograniczonych przestrzeniach montażowych.

FAQ

• Czy obudowa zawiera listwy zaciskowe w komplecie? Tak, model ten jest wyposażony w fabryczne listwy zaciskowe N+PE, co eliminuje konieczność ich osobnego dokupowania.
• Czy można zmienić kierunek otwierania drzwi? Tak, konstrukcja obudowy Mistral41W pozwala na montaż drzwi tak, aby otwierały się na lewą lub prawą stronę, zależnie od potrzeb instalacji.
• Jaki jest rozstaw między szynami DIN? Standardowy rozstaw wynosi 125 mm, co jest optymalną wartością dla wygodnego montażu standardowej aparatury modułowej i układania wiązek kablowych.
• Czy obudowa nadaje się do montażu na zewnątrz? Nie, zgodnie ze specyfikacją producenta, model Mistral41W jest przeznaczony do aplikacji wnętrzowych.
