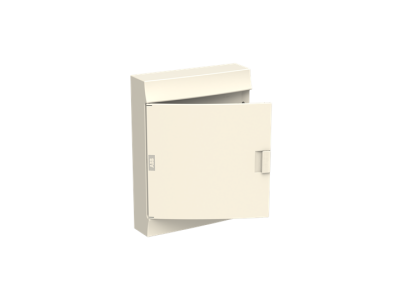

Obudowa Mistral41W n/t drzwi pełne 54 moduły, IP41, AT&U/Mistral | 1SPE007717F1010 ABB

Alternatywny kod produktu: 1SPE007717F1010

Opis i Kluczowe Cechy

Obudowa Mistral41W (symbol 1SPE007717F1010) w wersji naściennej z pełnymi drzwiami to uniwersalne rozwiązanie do instalacji elektrycznych wewnętrznych. Charakteryzuje się stopniem ochrony IP41 oraz wytrzymałością mechaniczną IK08. Niewidoczne z zewnątrz perforacje górne i dolne zapewniają naturalną cyrkulację powietrza, a drzwi otwierane pod kątem 180° ułatwiają dostęp do aparatury. Rozstaw szyn DIN 125 mm pozwala na montaż aparatów o standardowych wymiarach.

• Pełne drzwi z możliwością otwarcia w lewo/prawo: Umożliwiają swobodny dostęp do wnętrza obudowy, optymalne dla instalacji wymagających częstej obsługi.
• Niewidoczne perforacje wentylacyjne: Zapewniają odpowiednią cyrkulację powietrza bez wpływu na estetykę obudowy.
• Stopień ochrony IP41: Ochrona przed kroplami wody i ciałami stałymi o średnicy powyżej 1 mm – odpowiedni do suchych i lekko wilgotnych pomieszczeń.
• Wytrzymałość mechaniczna IK08: Odporność na uderzenia mechaniczne o energii 5J – zwiększa trwałość obudowy w trudnych warunkach.
• Maskownica 54 modułów: Pozwala na uzyskanie dodatkowego modułu w rzędzie (po 0,5 modułu z każdej strony), zwiększając elastyczność montażu.

Zgodność z Normami

Obudowa Mistral41W spełnia wymagania norm europejskich dotyczących stopni ochrony IP oraz wytrzymałości mechanicznej IK. Produkt posiada deklarację zgodności CE i został zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa instalacji elektrycznych.

Zastosowanie

Obudowa Mistral41W przeznaczona jest do ochrony aparatury elektrycznej w instalacjach wewnętrznych, gdzie wymagana jest estetyka i funkcjonalność.

• Instalacje domowe i biurowe – ochrona rozdzielnic, zabezpieczeń i aparatów modułowych.
• Pomieszczenia o zwiększonej wilgotności – dzięki stopniowi IP41 odpowiednia do łazienek, kuchni lub pralni.
• Obiekty przemysłowe lekkiego przemysłu – gdzie wymagana jest odporność na uderzenia i cyrkulacja powietrza.
• Aplikacje wymagające częstej obsługi aparatury – dzięki pełnym drzwiom z otwarciem 180°.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obszarze montażu. Obudowę należy zamocować do ściany z użyciem odpowiednich łączników, zapewniając stabilne podparcie. Rozstaw szyn DIN 125 mm umożliwia montaż aparatów standardowych. Po zamontowaniu aparatury zamknąć drzwi, dbając o odpowiednie uszczelnienie.

FAQ

• Czy obudowa Mistral41W nadaje się do montażu zewnętrznego? Nie, stopień ochrony IP41 nie zapewnia pełnej ochrony przed deszczem i wilgocią. Przeznaczona jest wyłącznie do wnętrz.
• Jaki jest maksymalny pobór mocy aparatury w tej obudowie? Dokładne dane dotyczące maksymalnego obciążenia nie zostały podane w specyfikacji. Zastosuj się do wytycznych producenta aparatury montowanej wewnątrz.
• Czy drzwi można zamontować po lewej lub prawej stronie? Tak, drzwi obudowy Mistral41W można otwierać w lewo lub prawo, co ułatwia dostosowanie do układu instalacji.
