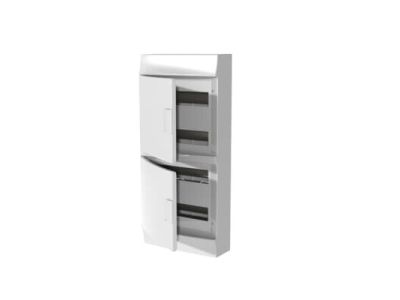

Obudowa Mistral41W n/t drzwi pelne 54 modułów z listwą N+PE, IP41, AT&U/Mistral | 1SLM004102A3109 ABB

Opis i Kluczowe Cechy

Obudowa Mistral41W od renomowanego producenta ABB to zaawansowane rozwiązanie w dziedzinie rozdziału energii, zaprojektowane z myślą o profesjonalnych instalacjach wnętrzowych. Model ten oferuje przestrzeń na 54 moduły, co pozwala na budowę rozbudowanych układów automatyki i zabezpieczeń. Konstrukcja charakteryzuje się stopniem ochrony IP41, co zapewnia skuteczną barierę przed ciałami obcymi o średnicy powyżej 1 mm oraz kroplami wody spadającymi pionowo. Wyjątkową cechą serii Mistral41W jest elastyczność projektowa – specjalna maskownica umożliwia uzyskanie jednego dodatkowego modułu na każdy rząd (poprzez wykorzystanie 0,5 modułu po lewej i prawej stronie), co znacząco ułatwia montaż niestandardowej aparatury.

• Wytrzymałość mechaniczna: Klasa IK08 gwarantuje wysoką odporność na uderzenia o energii do 5 dżuli, co chroni aparaturę przed uszkodzeniami mechanicznymi.
• Bezpieczeństwo pożarowe: Materiał obudowy przeszedł test rozżarzonym drutem (Glow Wire Test) przy temperaturze GWT=650°C, co minimalizuje ryzyko rozprzestrzeniania się ognia.
• Ergonomia drzwi: Pełne drzwi mogą być montowane jako lewo- lub prawostronne, a ich kąt otwarcia wynosi pełne 180°, co zapewnia swobodny dostęp do aparatury podczas prac serwisowych.
• Estetyka i funkcjonalność: Niewidoczne z zewnątrz perforacje w górnej i dolnej części obudowy pozwalają na estetyczne wprowadzenie przewodów przy zachowaniu spójnego wyglądu zewnętrznego.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Obudowa spełnia wymagania dotyczące osprzętu elektroinstalacyjnego do użytku domowego i podobnych stałych instalacji elektrycznych. Wysoka jakość wykonania potwierdzona parametrem GWT 650°C oraz stopniem ochrony IP41 świadczy o dopuszczeniu produktu do profesjonalnych aplikacji budynkowych, gdzie kluczowa jest niezawodność i trwałość komponentów.

Zastosowanie

Obudowa ABB Mistral41W znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Dzięki pojemności 54 modułów idealnie nadaje się jako główna rozdzielnica w domach jednorodzinnych, biurach czy mniejszych zakładach produkcyjnych. Jest to doskonały wybór dla instalatorów realizujących systemy inteligentnego domu (Smart Home), gdzie wymagana jest duża przestrzeń na sterowniki, przekaźniki i moduły komunikacyjne. Dzięki dołączonym listwom N+PE, prefabrykacja rozdzielnicy przebiega sprawnie i zgodnie z zasadami sztuki elektroinstalacyjnej.

Wskazówki Montażowe

Montaż natynkowy obudowy Mistral41W jest intuicyjny dzięki przemyślanej konstrukcji. Rozstaw szyn DIN wynosi standardowe 125 mm, co zapewnia optymalną przestrzeń na prowadzenie przewodów pomiędzy rzędami aparatury. Podczas instalacji należy zwrócić uwagę na:

• Wprowadzanie przewodów: Wykorzystanie fabrycznych perforacji pozwala na zachowanie deklarowanego stopnia ochrony IP.
• Kierunek otwierania drzwi: Przed ostatecznym montażem warto ustalić optymalny kierunek otwierania (lewo/prawo), aby zapewnić maksymalny komfort użytkowania w danej przestrzeni.
• Zarządzanie okablowaniem: Wykorzystanie dodatkowych 0,5 modułu po bokach rzędu pozwala na lepsze ułożenie przewodów zasilających większe aparaty modułowe.

FAQ

• Czy obudowa zawiera szyny DIN i listwy zaciskowe? Tak, obudowa jest wyposażona w szyny DIN o rozstawie 125 mm oraz fabryczne listwy N+PE, co pozwala na natychmiastowe rozpoczęcie montażu aparatury.
• Czy można zmienić kierunek otwierania drzwi po zamontowaniu obudowy? Tak, konstrukcja zawiasów umożliwia zmianę strony otwierania drzwi (do 180°) nawet po zainstalowaniu obudowy na ścianie.
• Czy obudowa nadaje się do montażu na zewnątrz? Nie, model Mistral41W o stopniu ochrony IP41 jest dedykowany wyłącznie do aplikacji wnętrzowych (indoor).
• Co oznacza parametr IK08? Jest to klasyfikacja odporności mechanicznej, oznaczająca, że obudowa jest odporna na uderzenie stalowym młotem lub kulą o masie 1,7 kg upuszczoną z wysokości 29,5 cm.
