Obudowa Mistral41W n/t drzwi pełne 4 moduły, AT&U/Mistral | 1SPE007717F0210 ABB

Alternatywny kod produktu: 1SPE007717F0210

Opis i Kluczowe Cechy

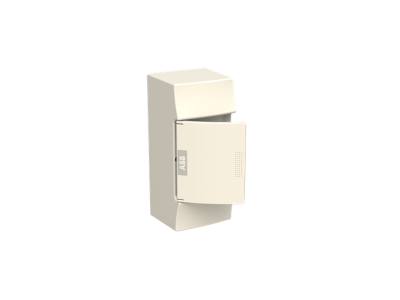

Obudowa Mistral41W (symbol 1SPE007717F0210) to szafa sterownicza o 4 modułach z pełnymi drzwiami, przeznaczona do zastosowań wewnętrznych. Charakteryzuje się niewidocznymi z zewnątrz perforacjami wentylacyjnymi na górze i dole obudowy oraz możliwością otwarcia drzwi pod kątem 180° na lewą lub prawą stronę. Maskownica umożliwia zwiększenie przestrzeni montażowej o 1 dodatkowy moduł (po 0,5 modułu z każdej strony). Rozstaw szyn DIN wynosi 125 mm, co zapewnia kompatybilność z szeroką gamą aparatury modułowej.

• Stopień ochrony IK08: Wysoka odporność na uderzenia mechaniczne – zabezpiecza aparaturę wewnętrzną przed uszkodzeniami spowodowanymi przypadkowymi uderzeniami.
• Test rozżarzonym drutem GWT > 650°C: Potwierdza odporność na działanie wysokich temperatur i minimalizuje ryzyko zapłonu w przypadku zwarcia.
• Perforacje wentylacyjne (niewidoczne z zewnątrz): Zapewniają odpowiednią cyrkulację powietrza, zapobiegając przegrzewaniu się aparatury wewnątrz obudowy.
• Drzwi otwierane pod kątem 180°: Umożliwiają łatwy dostęp do wnętrza obudowy z obu stron, ułatwiając montaż i serwisowanie instalacji.
• Maskownica na 1 dodatkowy moduł: Zwiększa elastyczność montażową, pozwalając na instalację większej liczby urządzeń w ograniczonej przestrzeni.

Zgodność z Normami

Obudowa Mistral41W spełnia wymagania norm europejskich dotyczących bezpieczeństwa mechanicznego, odporności na działanie wysokich temperatur oraz wentylacji. Posiada deklarację zgodności CE i została zaprojektowana zgodnie z normami dotyczącymi obudów rozdzielnic elektrycznych.

Zastosowanie

Obudowa Mistral41W przeznaczona jest do instalacji wewnętrznych, gdzie wymagane jest estetyczne i funkcjonalne osłonięcie aparatury elektrycznej.

• Szafy sterownicze w budynkach mieszkalnych i komercyjnych – ochrona aparatury przed uszkodzeniami mechanicznymi i zanieczyszczeniami.
• Rozdzielnice niskiego napięcia – montaż aparatury modułowej w systemach zasilania budynków.
• Pomieszczenia techniczne i maszynownie – zabezpieczenie wrażliwej elektroniki przed czynnikami zewnętrznymi.
• Instalacje przemysłowe – ochrona sterowników i zabezpieczeń w środowiskach o podwyższonym ryzyku uszkodzeń mechanicznych.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Obudowę należy zamontować w miejscu wolnym od drgań i wibracji, z zapewnieniem odpowiedniej wentylacji. Przed przystąpieniem do prac należy odłączyć napięcie w chronionym obwodzie. Szyny DIN należy montować zgodnie z zaleceniami producenta aparatury, a maskownica powinna być umieszczona w taki sposób, aby nie blokowała dostępu do aparatury. Po zamontowaniu aparatury, drzwi powinny być zamykane bez luzów, aby zapewnić odpowiednią ochronę.

FAQ

• Czy obudowa Mistral41W może być stosowana na zewnątrz? Nie, obudowa przeznaczona jest wyłącznie do zastosowań wewnętrznych. Do zastosowań zewnętrznych należy wybrać obudowę o wyższym stopniu ochrony IP.
• Jakie urządzenia można montować w tej obudowie? Obudowa o rozstawie szyn DIN 125 mm jest kompatybilna z większością aparatów modułowych o szerokości 1 modułu (18 mm) oraz wielokrotności tej wielkości. Można w niej montować zabezpieczenia, styczniki, przekaźniki i inne urządzenia o standardowych wymiarach.
• Czy obudowa posiada zamek? W standardowym wyposażeniu nie ma zamka. Możliwe jest jednak dokupienie odpowiedniego osprzętu (np. wkładki zamka) w zależności od potrzeb aplikacyjnych.
