Obudowa Mistral41W n/t drzwi pełne 36 modułów 3F, IP41, AT&U/Mistral | 1SPE007717F0610 ABB

Alternatywny kod produktu: 1SPE007717F0610

Opis i Kluczowe Cechy

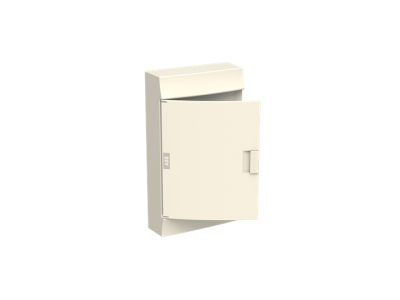

Obudowa Mistral41W produkcji AT&U to natynkowa rozdzielnica z drzwiami pełnymi, przeznaczona do instalacji wnętrzowych. Oferuje miejsce na 36 modułów (3 fazy) w rozstawie szyn DIN 125 mm, co umożliwia zabudowę aparatury modułowej w typowych aplikacjach. Stopień ochrony IP41 chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz kroplami wody, a wytrzymałość mechaniczna IK08 gwarantuje odporność na uderzenia o energii 5 J. Drzwi otwierają się w pełnym zakresie 180° w obie strony, a zastosowana maskownica pozwala uzyskać dodatkowy moduł na rząd (po 0,5 modułu z każdej strony).

• 36 modułów: wystarczająca pojemność do budowy rozdzielnic w obiektach mieszkalnych i biurowych przy zachowaniu kompaktowych wymiarów.
• Stopień ochrony IP41: zabezpieczenie przed wnikaniem drobnych ciał stałych oraz opadów kroplistych, odpowiednie do czystych pomieszczeń suchych i wilgotnych.
• Wytrzymałość mechaniczna IK08: obudowa odporna na uderzenia przypadkowe podczas eksploatacji i transportu, co zwiększa trwałość instalacji.
• Drzwi otwierane 180° w lewo i prawo: ułatwiony dostęp do aparatury podczas montażu i serwisu, bez konieczności demontażu drzwi.
• Maskownica umożliwiająca +1 moduł na rząd: elastyczne zwiększenie liczby miejsc montażowych bez zmiany obudowy, przydatne przy rozbudowie instalacji.

Zgodność z Normami

Obudowa Mistral41W została poddana testowi rozżarzonym drutem w temperaturze 650 °C (GWT), co potwierdza spełnienie wymagań w zakresie odporności na zapłon i ograniczania rozprzestrzeniania płomienia. Produkt jest zgodny z obowiązującymi normami europejskimi oraz standardami DIN, posiada certyfikat CE. Brak szczegółowych numerów norm w dostarczonej dokumentacji – w razie wątpliwości zalecamy kontakt z producentem AT&U.

Zastosowanie

Obudowa Mistral41W dedykowana jest do montażu natynkowego w suchych i wilgotnych pomieszczeniach wewnętrznych. Sprawdza się wszędzie tam, gdzie wymagana jest rozdzielnica główna lub podrozdzielnica o pojemności 36 modułów.

• Rozdzielnice zasilające w budynkach mieszkalnych wielorodzinnych – instalacje trójfazowe z zabezpieczeniami nadprądowymi, różnicowoprądowymi i stycznikami.
• Podrozdzielnice w biurach i małych obiektach komercyjnych – sterowanie oświetleniem, gniazdami oraz odbiornikami HVAC.
• Instalacje przemysłowe lekkie – miejsca narażone na sporadyczne uderzenia, gdzie wymagany jest stopień ochrony IP41 i wytrzymałość IK08.
• Rozbudowa istniejących rozdzielnic – możliwość uzyskania dodatkowego miejsca na moduły dzięki maskownicy, bez konieczności wymiany obudowy.

Wskazówki Montażowe

Montaż obudowy Mistral41W oraz wszelkie prace w jej wnętrzu mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do jakichkolwiek czynności bezwzględnie odłącz napięcie w całym obwodzie i zabezpiecz przed przypadkowym załączeniem. Obudowę mocuj do ściany za pomocą kołków rozporowych (średnica i rodzaj zgodne z podłożem). Wewnętrzne szyny DIN (rozstaw 125 mm) przeznaczone są do montażu aparatury modułowej o szerokości standardowej. Przy dokręcaniu zacisków przewodów postępuj zgodnie z dokumentacją producenta zainstalowanych aparatów. Przekrój przewodów dobieraj do spodziewanego obciążenia prądowego oraz wymagań normy PN-HD 60364.

FAQ

• Jaki jest stopień ochrony obudowy Mistral41W? Obudowa posiada stopień ochrony IP41 – chroni przed wnikaniem ciał stałych o średnicy ≥1 mm oraz przed kroplami wody padającymi pionowo (ochrona przed skraplaniem).
• Czy obudowa jest odporna na uderzenia mechaniczne? Tak, wytrzymałość mechaniczna wynosi IK08 (odporność na uderzenie energią 5 J). Obudowa wytrzymuje przypadkowe uderzenia narzędziami lub elementami podczas pracy.
• Jak uzyskać dodatkowy moduł w obudowie? W obudowie zastosowano maskownicę, która po demontażu odsłania po 0,5 modułu z lewej i prawej strony rzędu, dając łącznie 1 dodatkowe miejsce montażowe na rząd.
