Obudowa Mistral41W n/t drzwi pełne 24 moduły, IP41, AT&U/Mistral | 1SPE007717F0510 ABB

Alternatywny kod produktu: 1SPE007717F0510

Opis i Kluczowe Cechy

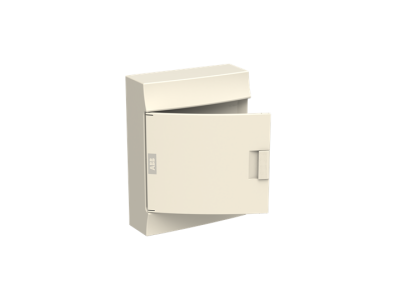

Obudowa Mistral41W (symbol 1SPE007717F0510) to natynkowe rozwiązanie rozdzielnicowe o pojemności 24 modułów, przeznaczone do aplikacji wnętrzowych. Dzięki stopniowi ochrony IP41 oraz wytrzymałości mechanicznej IK08 zapewnia niezawodną pracę w suchych pomieszczeniach, a test rozżarzonym drutem GWT=650°C potwierdza odporność termiczną materiału. Drzwi otwierane na lewo lub prawo pod kątem 180° ułatwiają dostęp, a wbudowana maskownica umożliwia uzyskanie dodatkowego modułu na rząd.

• Stopień ochrony IP41: chroni przed wnikaniem ciał stałych o średnicy >1 mm i kroplami wody – bezpieczna eksploatacja w warunkach wnętrzowych.
• Wytrzymałość mechaniczna IK08: odporność na uderzenia energią 5 J – zwiększona trwałość w miejscach narażonych na przypadkowe uszkodzenia.
• Test rozżarzonym drutem GWT=650°C: wysoka odporność na zapłon i propagację ognia – podniesiony poziom bezpieczeństwa pożarowego.
• Drzwi otwierane 180° w obie strony: elastyczny montaż i łatwy dostęp do aparatury bez demontażu obudowy.
• Maskownica umożliwiająca +1 moduł na rząd: optymalizacja wykorzystania przestrzeni – możliwość zainstalowania dodatkowego aparatu (po 0,5 modułu z każdej strony).
• Rozstaw szyn DIN 125 mm: standardowy wymiar ułatwiający montaż typowej aparatury modułowej.

Zgodność z Normami

Obudowa Mistral41W została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa dla rozdzielnic instalacyjnych. Posiada certyfikat CE potwierdzający zgodność z wymaganiami dyrektyw unijnych. Deklarowane parametry (IP41, IK08, GWT=650°C) są potwierdzone badaniami laboratoryjnymi producenta.

Zastosowanie

Obudowa Mistral41W sprawdza się jako estetyczna i funkcjonalna rozdzielnica w domach jednorodzinnych, biurach oraz obiektach użyteczności publicznej. Przeznaczona do montażu natynkowego w pomieszczeniach suchych.

• Montaż aparatury modułowej w rozdzielnicach piętrowych i korytowych w budynkach mieszkalnych.
• Instalacja zabezpieczeń nadprądowych, różnicowoprądowych i styczników w systemach sterowania oświetleniem.
• Tworzenie rozdzielnic dla instalacji przemysłowych o niewielkim zapyleniu (pomieszczenia sterowni, serwerownie).
• Modernizacja istniejących układów – maskownica umożliwia dodanie modułu bez zwiększania obudowy.

Wskazówki Montażowe

Montaż obudowy Mistral41W musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w całej instalacji. Obudowę mocuje się na ścianie za pomocą dostarczonych elementów, a szyny DIN TH35 należy zamontować w rozstawie 125 mm. Przekrój przewodów doprowadzających oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta. Przed zamknięciem drzwi upewnić się, że maskownica jest prawidłowo osadzona, a perforacje wentylacyjne nie są zakryte.

FAQ

• Jak otwierają się drzwi obudowy Mistral41W? Drzwi można otwierać zarówno w lewo, jak i w prawo, a kąt otwarcia wynosi 180°, co ułatwia dostęp do całej aparatury.
• Czy maskownica faktycznie pozwala zainstalować więcej modułów? Tak, maskownica umożliwia uzyskanie 1 dodatkowego modułu na rząd (po 0,5 modułu z lewej i prawej strony) bez zwiększania gabarytów obudowy.
• Jaki jest stopień ochrony i odporność mechaniczna obudowy? Obudowa ma stopień ochrony IP41 (chroni przed ciałami stałymi >1 mm i kroplami wody) oraz klasę wytrzymałości mechanicznej IK08 (odporność na uderzenia 5 J). Komponenty przeszły pomyślnie test rozżarzonym drutem w temperaturze 650°C.
