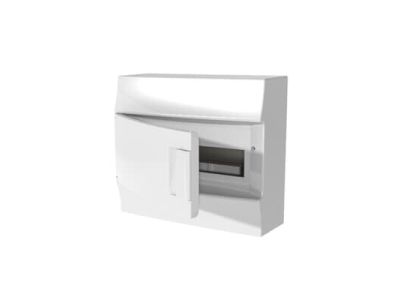

Obudowa Mistral41W n/t drzwi pelne 12 modułów z listwą N+PE, IP41, AT&U/Mistral | 1SLM004102A3103 ABB

Opis i Kluczowe Cechy

Obudowa natynkowa ABB z serii Mistral41W to zaawansowane rozwiązanie dedykowane do nowoczesnych instalacji elektrycznych wewnątrz budynków. Produkt charakteryzuje się przemyślaną konstrukcją, która łączy estetykę z wysoką funkcjonalnością. Wyposażona w pełne drzwi, obudowa zapewnia dyskretny wygląd i ochronę aparatury modułowej. Kluczowym atutem jest elastyczność montażu drzwi, które mogą otwierać się zarówno na lewą, jak i prawą stronę pod kątem aż 180°, co znacząco ułatwia prace serwisowe i codzienną eksploatację. Wewnątrz znajduje się miejsce na 12 modułów, jednak dzięki innowacyjnej maskownicy użytkownik ma możliwość uzyskania jednego dodatkowego modułu na rząd (poprzez wykorzystanie po 0,5 modułu z lewej i prawej strony), co zwiększa pojemność rozdzielnicy bez zmiany jej gabarytów zewnętrznych.

• Stopień ochrony IP41: Zapewnia skuteczną ochronę przed ciałami obcymi o średnicy powyżej 1 mm oraz przed pionowo spadającymi kroplami wody.
• Wytrzymałość mechaniczna IK08: Wysoka odporność na uderzenia mechaniczne gwarantuje trwałość obudowy w wymagających warunkach eksploatacji.
• Bezpieczeństwo pożarowe: Materiał przeszedł test rozżarzonym drutem (GWT) przy temperaturze 650°C, co potwierdza jego właściwości samogasnące.
• Listwy zaciskowe N+PE: Fabryczne wyposażenie w listwy neutralne i ochronne przyspiesza proces okablowania i zapewnia porządek wewnątrz rozdzielnicy.

Zgodność z Normami

Obudowa ABB Mistral41W została zaprojektowana i wykonana zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnienie wymagań dotyczących odporności termicznej (GWT 650°C) oraz ochrony mechanicznej (IK08) sprawia, że produkt jest dopuszczony do stosowania w budownictwie mieszkaniowym oraz komercyjnym. Konstrukcja wspiera zachowanie odpowiednich odstępów izolacyjnych i bezpieczne odprowadzanie ciepła z zainstalowanej aparatury.

Zastosowanie

Produkt jest idealnym wyborem dla instalatorów realizujących projekty wewnątrz pomieszczeń (aplikacje wnętrzowe). Dzięki estetycznemu wykonaniu i niewidocznym z zewnątrz perforacjom na górze i dole obudowy, Mistral41W doskonale komponuje się w korytarzach, biurach oraz pomieszczeniach technicznych. Jest to optymalne rozwiązanie dla rozdzielnic piętrowych, sterowniczych oraz zabezpieczających w nowoczesnym budownictwie wielorodzinnym i jednorodzinnym.

Wskazówki Montażowe

Montaż obudowy natynkowej Mistral41W jest intuicyjny i przyjazny dla elektryka. Standardowy rozstaw szyn DIN wynoszący 125 mm zapewnia optymalną przestrzeń na prowadzenie przewodów pomiędzy rzędami aparatury. Podczas instalacji warto zwrócić uwagę na:

• Perforacje wprowadzające: Niewidoczne z zewnątrz osłabienia materiału pozwalają na estetyczne wprowadzenie rurek instalacyjnych lub przewodów od góry i dołu obudowy.
• Konfiguracja drzwi: Przed ostatecznym zamocowaniem należy ustalić kierunek otwierania drzwi (lewo/prawo), aby zapewnić maksymalny komfort dostępu w miejscu montażu.
• Zarządzanie modułami: Wykorzystanie dodatkowego miejsca w maskownicy (0,5 modułu na stronę) pozwala na montaż niestandardowych komponentów lub dodatkowych akcesoriów bez konieczności wymiany obudowy na większą.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Nie, model Mistral41W jest dedykowany wyłącznie do aplikacji wnętrzowych ze względu na stopień ochrony IP41.
• Czy w zestawie znajdują się szyny DIN? Tak, obudowa jest wyposażona w szyny DIN o standardowym rozstawie 125 mm.
• Czy można zmienić kierunek otwierania drzwi po zamontowaniu obudowy? Tak, konstrukcja zawiasów pozwala na zmianę strony otwierania drzwi (do 180°) w zależności od potrzeb użytkownika.
• Jakie listwy zaciskowe są w komplecie? Obudowa dostarczana jest z fabrycznymi listwami N+PE, co eliminuje konieczność ich osobnego dokupowania.
