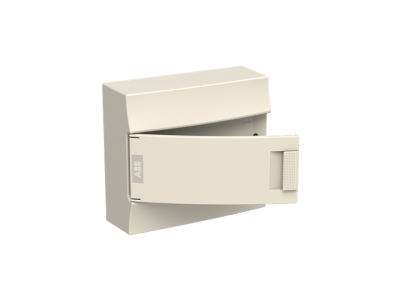

Obudowa Mistral41W n/t drzwi pełne 12 modułów, IP41, AT&U/Mistral | 1SPE007717F0410 ABB

Alternatywny kod produktu: 1SPE007717F0410

Opis i Kluczowe Cechy

Obudowa Mistral41W produkcji AT&U/Mistral (symbol 1SPE007717F0410) to naścienna obudowa rozdzielnicza z drzwiami pełnymi, przeznaczona do montażu wewnątrz pomieszczeń. Oferuje miejsce na 12 modułów w standardzie DIN, co pozwala na zabudowę aparatury modułowej w kompaktowej formie. Dzięki stopniowi ochrony IP41 zapewnia ochronę przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz przed kroplami wody padającymi pionowo, co czyni ją odpowiednią do suchych i lekko wilgotnych pomieszczeń. Obudowa charakteryzuje się mechaniczną odpornością na uderzenia IK08, co zwiększa trwałość w codziennej eksploatacji.

• Pojemność 12 modułów: Idealna do zabudowy rozdzielnic w mieszkaniach oraz małych instalacjach komercyjnych, zapewniając uporządkowane rozmieszczenie aparatury.
• Stopień ochrony IP41: Chroni wnętrze obudowy przed pyłem grubym i kroplami wody, co pozwala na bezpieczny montaż w pomieszczeniach o podwyższonej wilgotności (np. korytarze, pomieszczenia gospodarcze).
• Odporność mechaniczna IK08: Wytrzymuje uderzenia o energii 5 J, co zabezpiecza aparaturę przed przypadkowymi uszkodzeniami mechanicznymi.
• Niewidoczne perforacje wentylacyjne (góra i dół): Zapewniają naturalny przepływ powietrza bez naruszania estetyki obudowy – idealne do wnętrz, gdzie wygląd ma znaczenie.
• Drzwi otwierane 180° w lewo i prawo: Umożliwiają łatwy dostęp do aparatury nawet w ograniczonej przestrzeni montażowej, bez konieczności demontażu drzwi.
• Maskownica umożliwiająca uzyskanie 1 dodatkowego modułu na rząd (po 0,5 modułu z każdej strony): Zwiększa elastyczność zabudowy, pozwalając na wciśnięcie ostatniego elementu bez konieczności stosowania większej obudowy.
• Rozstaw szyn DIN 125 mm: Standardowy wymiar zapewniający kompatybilność z typowymi listwami zaciskowymi i aparaturą modułową.
• Test rozżarzonym drutem GWT = 650°C: Potwierdza odporność materiału na zapłon w przypadku przegrzania, co podnosi bezpieczeństwo pożarowe instalacji.

Zgodność z Normami

Obudowa Mistral41W spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Jej konstrukcja została poddana testom odporności na uderzenia (IK08) oraz testowi rozżarzonego drutu (GWT 650°C), co gwarantuje zgodność z rygorystycznymi standardami obowiązującymi w branży elektroinstalacyjnej.

Zastosowanie

Obudowa Mistral41W została zaprojektowana do montażu naściennego w instalacjach wnętrzowych. Sprawdzi się w miejscach, gdzie wymagana jest estetyka, trwałość oraz możliwość rozbudowy.

• Montaż rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, biurowych oraz obiektach użyteczności publicznej.
• Umieszczenie aparatury modułowej (wyłączniki nadprądowe, różnicowoprądowe, styczniki, przyciski) w korytarzach, pomieszczeniach gospodarczych lub technicznych.
• Instalacje wymagające kompaktowej zabudowy, gdzie dostęp do elementów sterowania jest potrzebny z obu stron (dzięki drzwiom 180°).
• Zastosowania w systemach automatyki budynkowej oraz sterowania oświetleniem, gdy wymagana jest estetyczna i szczelna obudowa.

Wskazówki Montażowe

Montaż obudowy Mistral41W powinien być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Obudowę mocuje się do ściany za pomocą kołków rozporowych (w zestawie) – otwory montażowe znajdują się w tylnej ściance. Przewody wprowadza się przez perforowane otwory na górze i dole obudowy (niewidoczne z zewnątrz). Szyny DIN są fabrycznie zamontowane w rozstawie 125 mm. W przypadku wykorzystania maskownicy do uzyskania dodatkowego modułu, należy postępować zgodnie z instrukcją producenta. Wszystkie połączenia elektryczne wykonywać z zachowaniem odpowiednich przekrojów przewodów oraz momentów dokręcania zacisków zgodnie z dokumentacją techniczną aparatury.

FAQ

• Czy obudowa Mistral41W ma stopień ochrony IP41? Tak, obudowa posiada stopień ochrony IP41 – chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz przed kroplami wody padającymi pionowo. Jest odpowiednia do suchych i lekko wilgotnych pomieszczeń wewnętrznych.
• Czy obudowa jest odporna na uderzenia? Tak, obudowa charakteryzuje się stopniem wytrzymałości mechanicznej IK08, co oznacza odporność na uderzenia o energii do 5 J (odpowiada to upadkowi typowego narzędzia ręcznego z wysokości ok. 40 cm).
• Czy maskownica rzeczywiście zwiększa liczbę dostępnych modułów? Tak, maskownica (dostarczana w zestawie) umożliwia uzyskanie 1 dodatkowego modułu na rząd – po 0,5 modułu z lewej i prawej strony. Należy ją zamontować zgodnie z instrukcją, aby wykorzystać pełną pojemność obudowy.
